상세 정보 |
|||
| 제품 상태: | 활동가 | 핵심 프로세서: | MSP430 CPUXV2 |
|---|---|---|---|
| 핵심 사이즈: | 16-비트 | 속도: | 25MHz |
| 연결성: | I2C, 적외선 통신 협회, SPI, UART / 범용 동기／비동기 송수신 회로 | 주변 기기: | 절전은 / 리셋, DMA, 포르, PWM, WDT를 발견합니다 |
| 입출력의 수: | 53 | 프로그램 메모리 규모: | 64KB (64K x 8) |
제품 설명

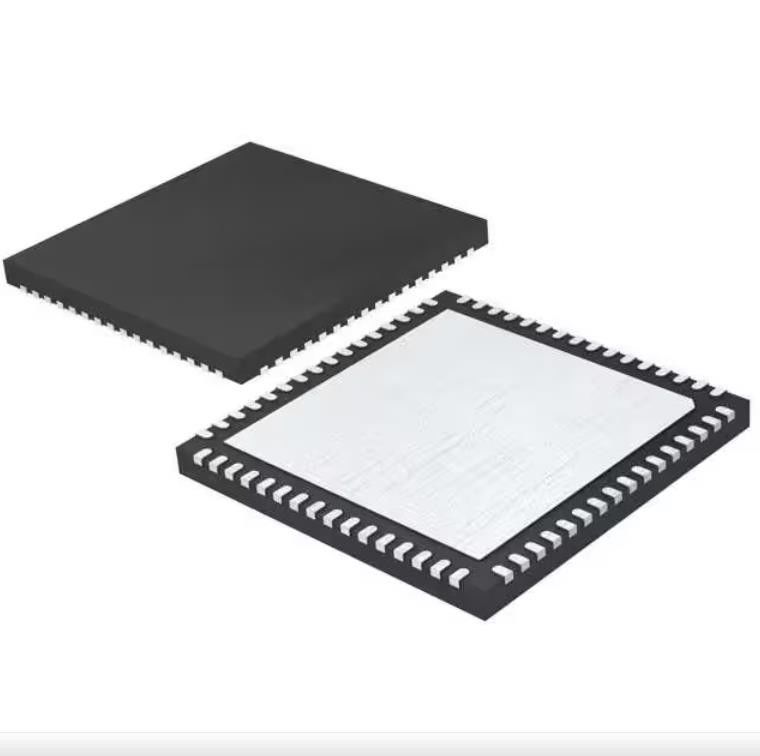

MSP430F5247IRGCR 집적 회로 칩 Mcu 16비트 64kb 플래시 64vqfn
MSP430 CPUXV2 MSP430F5xx 마이크로컨트롤러 IC 16-비트 25MHz 64KB (64K x 8) 순간 64-vqfn (9x9)
MSP430F5247IRGCR의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 내장됩니다 | |
| 마이크로컨트롤러 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | MSP430F5xx |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 핵심 프로세서 | MSP430 CPUXV2 |
| 핵심 사이즈 | 16-비트 |
| 속도 | 25MHz |
| 연결성 | I2C, 적외선 통신 협회, SPI, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기 | 절전은 / 리셋, DMA, 포르, PWM, WDT를 발견합니다 |
| 입출력의 수 | 53 |
| 프로그램 메모리 규모 | 64KB (64K x 8) |
| 프로그램 메모리 종류 | 플래시 |
| EEPROM 사이즈 | - |
| RAM 사이즈 | 8K Ｘ 8 |
| 전압 - 공급 (Vcc/Vdd) | 1.8V ~ 3.6V |
| 데이터 변환기 | 자동 예금기 12x10b |
| 오실레이터형 | 내부의 |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 64-VFQFN 노출된 패드 |
| 공급자 소자 패키지 | 64-vqfn (9x9) |
| 베이스 상품 다수 | MSP430F5247 |
MSP430F5247IRGCR의 특징
오우 낮은 공급 전압 범위 : 3.6 1.8 Ｖ의 아래의 Ｖ
오우 극히 낮은 전력 소비
- 작동 모드 (AM) : 8 마하즈, 3.0 Ｖ에 있는 모든 시스템 클럭 활동적 290 uA/MHz, 8 마하즈, 3.0 Ｖ에 있는 플래시 프로그램 사형 (전형적) 150 uA/MHz, (전형적인) RAM 프로그램 수행
- 대기 모드 (LPM3) : 크리스탈과 감시기와 사용가능한 공급 관리자와 실시간 클록 (RTC), 가득 찬 RAM 보유, 빠른 슬립 해제 : 1.9 2.2 Ｖ에 있는 uA, 3.0 Ｖ (전형적) 저전압 발진기 (VLO)에 있는 2.1 uA, 다목적 반대, 감시기와 공급 관리자 사용가능한, 가득 찬 RAM 보유, 빠른 슬립 해제 : 1.4 (전형적인) 3.0 Ｖ에 있는 uA
- OFF 모드 (LPM4) : 가득 찬 RAM 보유, 공급 관리자 사용가능한, 빠른 슬립 해제 : 1.1 (전형적인) 3.0 Ｖ에 있는 uA
- 셧다운 모드 (LPM4.5) : 0.18 (전형적인) 3.0 Ｖ에 있는 uA
오우는 3.5 우리 (전형적인)에서 대기 모드로부터 깨어납니다
25-MHz 시스템 클럭에 달하는, 오우 16비트 RISC 구조, 확장된 메모리
오우 탄력적 전력-관리 시스템
- 프로그램 가능한 규제된 핵심 공급 전압과 완전히 통합된 LDO
- 공급 전압 관리와 모니터링과 절전
오우 통합된 클럭 시스템
- 주파수 안정화를 위한 FLL 제어 고리
- 저전력 저주파 내부 클럭 소스 (VLO)
- 저주파는 내부 기준 원천 (REFO)를 손질했습니다
- 32-kHz 시계 크리스털 (XT1)
- 32 마하즈 (XT2)에 달하는 고주파 크리스탈
다섯 capture/ 비교 등록기와 오우 16비트 타이머 TA0, timer_a
세 capture/ 비교 등록기와 오우 16비트 타이머 TA1, timer_a
세 capture/ 비교 등록기와 오우 16비트 타이머 이탄탈륨, timer_a
일곱 capture/ 비교 섀도우 레지스터와 오우 16비트 타이머 TB0, timer_b
오우 두 범용 직렬 통신은 (USCIs)를 조화시킵니다
- USCI A0과 USCI A1은 각각 다음을 지원합니다
자동 보드율 탐지와 오우 강화한 UART
오우 적외선 통신 협회 부호기와 디코더
오우 동시에 일어나는 SPI
- USCI B0과 USCI B1은 각각 다음을 지원합니다
오우 I2C
오우 동시에 일어나는 SPI
내부 기준, 샘풀 앤 홀드와 오우 10 비트 아날로그-디지털 변환기 (ADC)
오우 비교기
오우 하드웨어 곱셈 장치는 32 비트 연산을 지지합니다
오우 일련 탑승하는 프로그래밍, 필요한 어떤 외부 프로그래밍 전압
오우 3 채널 내부 DMA
RTC 특징과 오우 기초적 타이머
오우 장치 비교는 가족들을 요약합니다
MSP430F5247IRGCR의 애플리케이션
오우 아날로그 센서 시스템
오우 디지털 센서 시스템
오우 데이터 로거들 오우 다목적 응용
환경적이 & MSP430F5247IRGCR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
