상세 정보 |
|||
| 제품 상태: | 활동가 | 스위치 회로: | SP4T |
|---|---|---|---|
| 멀티플렉서 / 디멀티플렉서 회로: | 4:01 | 회로의 수: | 1 |
| 온-상태 저항 (맥스): | 1.1Ohm | 채널 대 채널 정합 (ΔRon): | 30mOhm |
| 전압 - 공급, 한 개의 (V+): | 3.3V ~ 16V | 전압 - 공급, 듀얼 (V±): | ±3.3V ~ 8V |
제품 설명

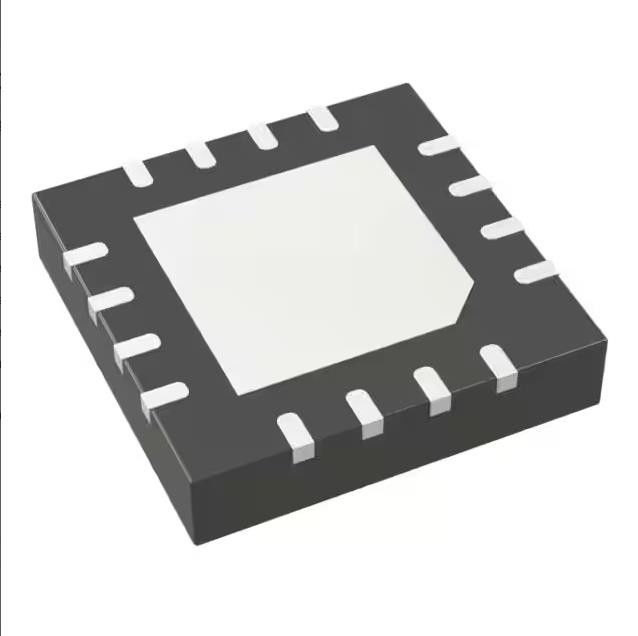

ADG1604BCPZ-REEL7 트랜지스터 IC 칩 스위치 Sp4tx1 1.1 오옴 16lfcsp
1 회로 IC 스위치 4:1 1.1Ohm 16 LFCSP-VQ (4x4)
ADG1604BCPZ-REEL7의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 인터페이스 | |
| 아날로그 스위치, 멀티플렉서, 디멀티플렉서 | |
| 엠에프르 | 아날로그 디바이스주 Inc. |
| 시리즈 | - |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| 제품 상태 | 활동가 |
| 스위치 회로 | SP4T |
| 멀티플렉서 / 디멀티플렉서 회로 | 4:01 |
| 회로의 수 | 1 |
| 온-상태 저항 (맥스) | 1.1Ohm |
| 채널 대 채널 정합 (ΔRon) | 30mOhm |
| 전압 - 공급, 한 개의 (V+) | 3.3V ~ 16V |
| 전압 - 공급, 듀얼 (V±) | ±3.3V ~ 8V |
| 스위치 시간 (톤, 신사) (맥스) | 95 나노 초, 173 나노 초 |
| -3db 대역폭 | 19MHz |
| 전하 주입 | 125pC |
| 채널 전기 용량 (CS (떨어져서), (떨어져서) CD) | 60pF, 270pF |
| 경향 - 누출 ((떨어져서) 있습니다) (맥스) | 200pA |
| 혼선 | 1MHz에 있는 -70dB |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 16-VQFN 노출된 패드, CSP |
| 공급자 소자 패키지 | 16 LFCSP-VQ (4x4) |
| 베이스 상품 다수 | ADG1604 |
ADG1604BCPZ-REEL7의 특징
저항에 전형적인 o1 Ω
저항 평탄성 위의 o0.2 Ω
±8 Ｖ 이중 공급 작동에 대한 o±3.3 Ｖ
16 Ｖ 단일 공급 작동에 대한 o3.3 Ｖ
오노 VL 공급은 요구했습니다
o3 Ｖ 논리 적합한 입력
오레일이 작동을 격분합니다
채널 당 오콘티누오우스 경향
올프크스피 : 504 마
오트스소피 : 315 마
o14-리드 TSSOP과 16명의 리드, 4 밀리미터 × 4 밀리미터 LFCSP
ADG1604BCPZ-REEL7의 애플리케이션
오우 통신 시스템
오우 의료용 시스템
오우 오디오 신호 라우팅
오우 화면 신호 라우팅
오우 자동 시험 장치
오우 데이터 수집 시스템
오우 배터리 전력 공급 시스템
오우 샘풀 앤 홀드 시스템
오우 중계기 대체
환경적이 & ADG1604BCPZ-REEL7의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
