상세 정보 |
|||
| 제품 상태: | 활동가 | 기능: | 감소 |
|---|---|---|---|
| 출력 구조: | 긍정 | 토폴로지: | 달러 |
| 출력형: | 조정할 수 있습니다 | 출력의 수: | 1 |
| 전압 - 입력 (민): | 4.5V | 전압 - 입력 (맥스): | 42V |
| 하이 라이트: | LM22680MRE ADJ NOPB,ADJ NOPB 스위칭 레귤레이터 IC,LM22680MRE 스위칭 레귤레이터 IC |
||
제품 설명

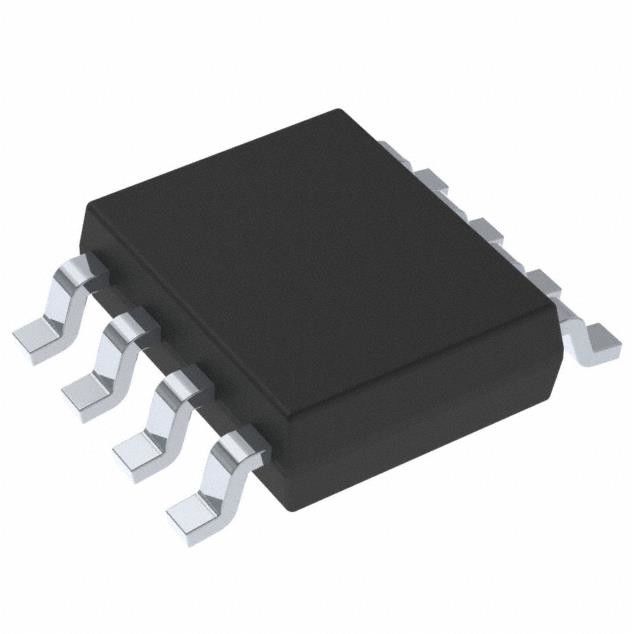

LM22680MRE-ADJ/NOPB 스위칭 조정기 IC Reg Buck 조정 가능 2a 8sopwr
벅 스위칭 조정기 IC 포지티브 가변 1.285V 1 출력 2A 8-PowerSOIC(0.154", 3.90mm 폭)
사양 LM22680MRE-ADJ/NOPB
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전압 조정기 - DC DC 스위칭 조정기 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | 심플 스위처® |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| 제품 상태 | 활동적인 |
| 기능 | 내려오다 |
| 출력 구성 | 긍정적인 |
| 토폴로지 | 책임 |
| 출력 유형 | 조절할 수 있는 |
| 출력 수 | 1 |
| 전압 - 입력(최소) | 4.5V |
| 전압 - 입력(최대) | 42V |
| 전압 - 출력(최소/고정) | 1.285V |
| 전압 - 출력(최대) | 37V |
| 전류 - 출력 | 2A |
| 주파수 - 스위칭 | 500kHz |
| 동기식 정류기 | 아니요 |
| 작동 온도 | -40°C ~ 125°C(TJ) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 8-PowerSOIC(0.154", 3.90mm 폭) |
| 공급자 장치 패키지 | 8-SO 파워패드 |
| 기본 제품 번호 | LM22680 |
특징LM22680MRE-ADJ/NOPB
• 넓은 입력 전압 범위: 4.5V ~ 42V
• 내부 보상 전압 모드 제어
• 낮은 ESR 세라믹 커패시터로 안정적
• 200mΩ N채널 MOSFET
• 출력 전압 옵션:-ADJ(최저 1.285V 출력)
• ±1.5% 피드백 기준 정확도
• 500kHz 기본 스위칭 주파수
• 조정 가능한 스위칭 주파수 및동기화
• –40°C ~ 125°C 작동 접합 온도범위
• 정밀 인에이블 핀
• 통합 부트스트랩 다이오드
• 조정 가능한 소프트 스타트
• 완전 WEBENCH® 지원
• LM22680-Q1은 자동차 등급 제품입니다.즉, AEC-Q100 등급 1 인증(–40°C ~+125°C 작동 접합 온도)
• SO PowerPAD™(노출형 패드)
의 응용LM22680MRE-ADJ/NOPB
• 산업 제어
• 통신 및 데이터 통신 시스템
• 임베디드 시스템
• 표준 24V, 12V 및 5V에서 변환입력 레일
환경 및 수출 분류LM22680MRE-ADJ/NOPB
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
