상세 정보 |
|||
| 엠에프르: | NXP 미국 Inc. | 시리즈: | 56F8xxx |
|---|---|---|---|
| 패키지: | 트레이 | 제품 상태: | 활동가 |
| 핵심 프로세서: | 56800EX | 핵심 사이즈: | 32-비트 단일코어 |
| 속도: | 100MHz | 연결성: | 캔뷔스, I2C, 린뷔스, SCI, Ｓ |
제품 설명

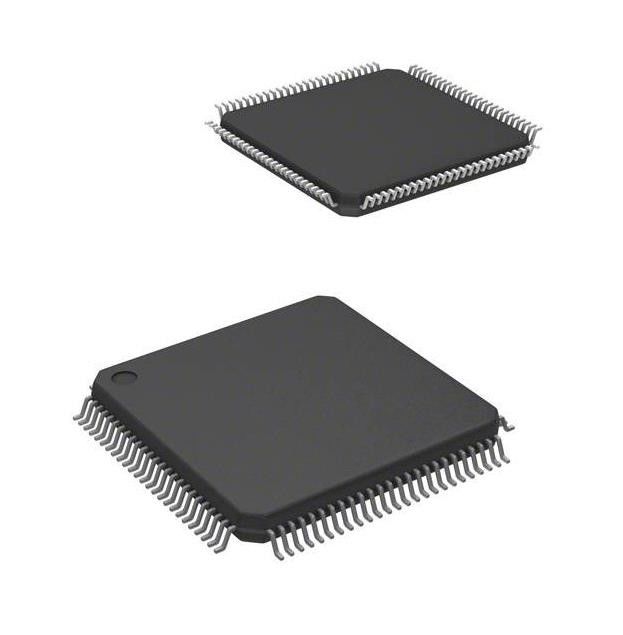

MC56F84789VLL 트랜지스터 IC 칩 Ic Mcu 32 비트 256kb 플래시 100lqfp
56800EX 56F8xxx 마이크로컨트롤러 IC 32-비트 단일코어 100MHz 256KB (256K x 8) 순간 100-lqfp (14x14)
MC56F84789VLL의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 내장됩니다 | |
| 마이크로컨트롤러 | |
| 엠에프르 | NXP 미국 Inc. |
| 시리즈 | 56F8xxx |
| 패키지 | 트레이 |
| 제품 상태 | 활동가 |
| 핵심 프로세서 | 56800EX |
| 핵심 사이즈 | 32-비트 단일코어 |
| 속도 | 100MHz |
| 연결성 | 캔뷔스, I2C, 린뷔스, SCI, SPI |
| 주변 기기 | 절전은 / 리셋, DMA, LVD, 포르, PWM, WDT를 발견합니다 |
| 입출력의 수 | 86 |
| 프로그램 메모리 규모 | 256KB (256K x 8) |
| 프로그램 메모리 종류 | 플래시 |
| EEPROM 사이즈 | 2K Ｘ 8 |
| RAM 사이즈 | 32K Ｘ 8 |
| 전압 - 공급 (Vcc/Vdd) | 3V ~ 3.6V |
| 데이터 변환기 | 자동 예금기 16x12b, 16x16b ; 인수 인도 1x12b |
| 오실레이터형 | 내부의 |
| 작동 온도 | -40' Ｃ ~ 105' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 100-LQFP |
| 공급자 소자 패키지 | 100-lqfp (14x14) |
| 베이스 상품 다수 | MC56F84 |
MC56F84789VLL의 특징
오우 디지털 신호 제어기들 (DSCs)의 이 가족이 32 비트 56800EX 핵심을 기반으로 합니다. 각각 장치는 많은 대상 애플리케이션을 지원하기 위해 단일 칩에 DSP의 프로세싱 성능과 MCU의 기능성을 주변 기기의 탄력적 세트와 결합합니다 :
- 산업 제어
- 가전제품
- 스마트 센서
- 화재와 보안 시스템
- 스위칭-모드 전원 장치와 전원관리
- 무정전 전원장치 (업)
- 태양 에너지와 풍력발전기
- 전원 미터링
- 모터 콘트롤 (ACIM, BLDC, PMSM, SR, 스테퍼)
- 휴대용 전동 도구
- 회로 차단기
- 의료 기기 / 장비
- 계측기
- 조명
오우 DSC는 32 비트 56800EX 핵심에 근거했습니다
- 100개 마하즈 핵심 주파수로 최고 100까지 MIPS
- 통합된 C-효율적 구조에서의 DSP와 MCU 기능성
오우 내부 메모리
- 최고 32까지 KB 플렉스킨프텀을 포함하여 최고 288까지 KB (256 KB + 32 KB)는 메모리를 번쩍입니다
- 최고 32까지 KB RAM
- EEE 역량과 최고 2까지 KB 플렉스람
- 양쪽 내부 플래시 메모리와 RAM으로부터의 100번 마하즈 프로그램 수행
- 온-칩 플래시 메모리와 RAM은 양쪽 프로그램과 데이터 메모리 공간 안으로 매핑될 수 있습니다
오우 아날로그 - 2개의 고속, 8개 채널, 동적 x2, x4 프로그램 가능 증폭기와 12 비트 ADC
- 1시 20분 채널, 16비트 ADC
- 통합된 6과 4 아날로그 비교기는 DAC 참조를 물었습니다
- 1시 12분 비트 DAC
오우 피위엠에스와 타이머들
- 최고 24까지 PWM 출력과 두 에플렉스피위텀 모듈, 고해상도 나노에지 배치와 8개 채널을 포함하는 1
- 2시 16분 비트 4분원 타이머 (비트 타이머들 2 Ｘ 4시 16분명)
- 두 주기적 시간 간격 타이머들 (PITs)
- 한 구 디코더
- 두개의 프로그램 가능한 지연 블록 (PDBs)
오우 통신 인터페이스
- 세 고속 예약된 SCI (QSCI) 모듈과 함께
LIN 노예 기능성
- 최고 3까지 예약된 SPI (QSPI) 모듈
- 두곳 SMBus-적합한 I2C 공항
- 탄력적 콘트롤러 영역은 (FlexCAN) 모듈을 네트워킹합니다
오우 보안과 완전성
- ＣＲＣ (CRC) 생성기
- 컴퓨터가 적당히 (COP) 감시기를 운영합니다
- 외부 감시기 모니터 (EWM)
오우 시계
- 두 온칩 완화 진동자 : 8 마하즈 (대기 모드에 있는 400 킬로 헤르츠)과 32 킬로 헤르츠
- 크리스탈 / 공진기 진동자
오우 시스템
- DMA 제어기
- 통합된 파워온 리세트 (피오알)과 저전압 일시정지 (LVI)와 절전 리셋 모듈
- 모듈간 크로스바 접속
- JTAG /는 겸손한 실시간 디버깅을 위해 온칩 대리 실행 (EOnCE)를 강화했습니다
MC56F84789VLL의 비교기
오우 가득 찬 레일 투 레일 비교 범위
오우는 모든 곳에 속도 모드를 지원합니다
오우 선택 가능한 입력 원천은 외부핀과 내부 DAC을 포함합니다
오우 프로그램가능 출력 극성
비교기 당 전압 기준으로서의 오우 6 비트 프로그램 가능한 DAC
오우 세 프로그램 가능한 이력 수준
상승-에지 또는 낙하에지 또는 비교기 출력의 토글 위의 오우 선택 인터럽트
환경적이 & MC56F84789VLL의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
