상세 정보 |
|||
| 제품 상태: | 활동가 | 비트의 숫자: | 24 |
|---|---|---|---|
| 채널 수: | 8 | (와트)를 강화하세요: | 42 mW |
| 전압 - 공급, 아날로그: | 5V | 전압 - 공급, 디지털: | 1.8V ~ 3.6V |
| 증가하는 타입: | 표면 부착 | 패키지 / 건: | 64-TQFP |
제품 설명

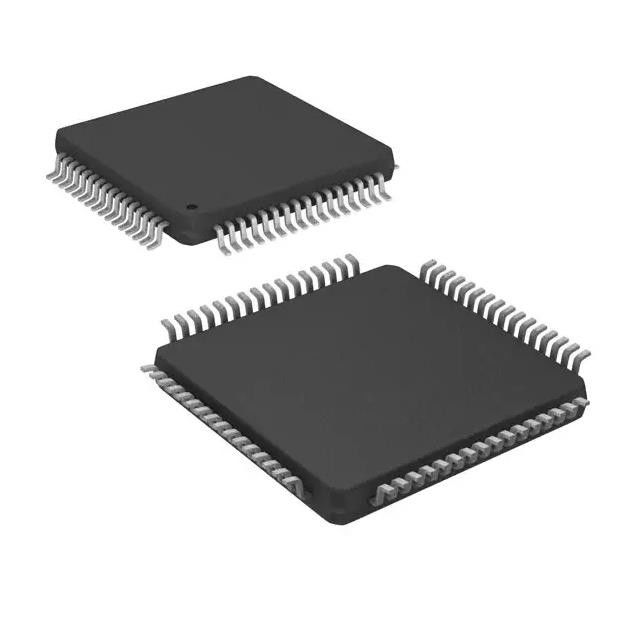

ADS1299IPAGR T 집적 회로 칩 Afe 8 채널 24bit 64tqfp
8채널 AFE 24비트 42mW 64-TQFP(10x10)
사양 ADS1299IPAGR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 데이터 취득 | |
| 아날로그 프런트 엔드(AFE) | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 비트 수 | 24 |
| 채널 수 | 8 |
| 전력(와트) | 42mW |
| 전압 - 공급, 아날로그 | 5V |
| 전압 - 공급, 디지털 | 1.8V ~ 3.6V |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 64-TQFP |
| 공급자 장치 패키지 | 64-TQFP(10x10) |
| 기본 제품 번호 | ADS1299 |
특징ADS1299IPAGR
• 최대 8개의 저잡음 PGA 및 8개의 고해상도 동시 샘플링 ADC
• 입력 참조 잡음: 1μVPP(70Hz BW)
• 입력 바이어스 전류: 300pA
• 데이터 속도: 250SPS ~ 16kSPS
• CMRR: -110dB
• 프로그래밍 가능한 이득: 1, 2, 4, 6, 8, 12 또는 24
• 단극 또는 양극 공급:
– 아날로그: 4.75V ~ 5.25V
– 디지털: 1.8V ~ 3.6V
• 내장형 바이어스 구동 증폭기, 리드 오프 감지, 테스트 신호
• 내장 오실레이터
• 내부 또는 외부 참조
• 유연한 전원 차단, 대기 모드
• ADS129x와 핀 호환 가능
• SPI 호환 직렬 인터페이스
• 작동 온도 범위: -40°C ~ +85°C
의 응용ADS1299IPAGR
• 다음을 포함한 의료 기기:
– 뇌파도(EEG) 연구
– 태아 심전도(ECG)
– 수면 연구 모니터
– 이중 스펙트럼 지수(BIS)
– 유발 오디오 잠재력(EAP)
환경 및 수출 분류ADS1299IPAGR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
