상세 정보 |
|||
| 제품 상태: | 활동가 | 핵심 프로세서: | ARM® Cortex®-M4F |
|---|---|---|---|
| 핵심 사이즈: | 32-비트 단일코어 | 속도: | 120MHz |
| 입출력의 수: | 81 | 프로그램 메모리 규모: | 1MB (1M x 8) |
| 프로그램 메모리 종류: | 플래시 | RAM 사이즈: | 256K Ｘ 8 |
| 하이 라이트: | ATSAME54N20A-AUT,100TQFP 트랜지스터 IC 칩,MCU 32BIT 트랜지스터 IC 칩 |
||
제품 설명

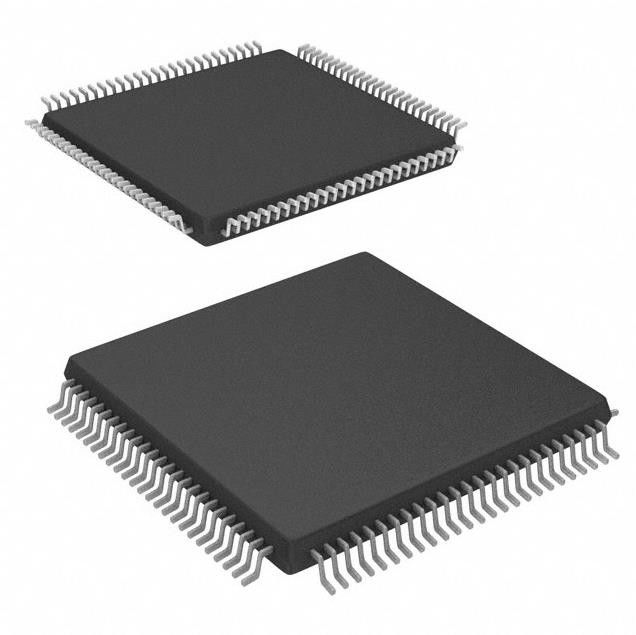

ATSAME54N20A-AUT 집적 회로 칩 Mcu 32는 1 밀리바 플래시 100tqfp를 물었습니다
ARM® Cortex®-M4F 샘 E54 마이크로컨트롤러 IC 32-비트 단일코어 120MHz 1MB (1M x 8) 순간 100-tqfp (14x14)
ATSAME54N20A-AUT의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 내장됩니다 | |
| 마이크로컨트롤러 | |
| 엠에프르 | 마이크로칩 테크놀로지 |
| 시리즈 | 샘 E54 |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 핵심 프로세서 | ARM® Cortex®-M4F |
| 핵심 사이즈 | 32-비트 단일코어 |
| 속도 | 120MHz |
| 연결성 | 캔뷔스, EBI / EMI, 이더넷, I2C, 적외선 통신 협회, 린뷔스, MMC / SD, QSPI, SPI, UART / 범용 동기／비동기 송수신 회로, USB |
| 주변 기기 | 절전은 / 리셋, DMA, I2S, 포르, PWM, WDT를 발견합니다 |
| 입출력의 수 | 81 |
| 프로그램 메모리 규모 | 1MB (1M x 8) |
| 프로그램 메모리 종류 | 플래시 |
| EEPROM 사이즈 | - |
| RAM 사이즈 | 256K Ｘ 8 |
| 전압 - 공급 (Vcc/Vdd) | 1.71V ~ 3.63V |
| 데이터 변환기 | 자동 예금기 28x12b ; 인수 인도 2x12b |
| 오실레이터형 | 내부의 |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 100-TQFP |
| 공급자 소자 패키지 | 100-tqfp (14x14) |
| 베이스 상품 다수 | ATSAME54 |
ATSAME54N20A-AUT의 특징
운영 상태 :
3.63V, -40' Ｃ에서 +125' Ｃ, DC에서 100 마하즈에 대한 오우 1.71V
3.63V, -40' Ｃ에서 +105' Ｃ, DC에서 120 마하즈에 대한 오우 1.71V
오우 1.71V 내지 3.63V, -40' +85에 대한 Ｃ' Ｃ, 120 마하즈 핵심에 대한 DC : 120 마하즈 팔 Cortex-M4
120 마하즈에 있는 오우 403 CoreMark®
오우 4 KB는 명령 캐시와 데이터 캐시를 결합시켰습니다
오우 8-구역 메모리 보호 단위 (마이크로프로세서 유닛)
명령어 세트 오우 Thumb®-2
교육 트레이스 스트림과 오우 내장된 트레이스 모듈 (ETM)
오우 핵심 사이트는 트레이스 버퍼 (전송 블록 종료 문자)을 끼워 넣었습니다
오우 트레이스 포트 인터페이스 유니트 (TPIU)
오우 부동 소수점 장치 (FPU) 메모리
다음과 오우 1 MB/512 KB/256 KB 내부 시스템 자체 프로그램 가능 플래시 :
- 에러 정정 코드 (ECC)
- 쓰면서 읽기 (RWW) 지원과 듀얼 뱅크
- EEPROM 하드웨어 에뮬레이션 (SmartEEPROM)
오우 128 KB, 192 KB, 256 KB SRAM 주 기억장치
- 에러 정정 코드 (ECC) RAM 선택의 64 KB, 96 KB, 128 KB
밀착 결합 메모리 (TCM)의 오우 최고 4까지 KB
오우 최고 8까지 KB 추가적 SRAM
- 깡통은 백업 모드로 보유됩니다
오우 8시 32분 비트 백업 레지스터 시스템
오우 파워온 리세트 (피오알)과 절전 탐지 (BOD)
오우 내부의와 외부 시계 선택
오우 외부 인터럽트 제어기 (EIC)
오우 16 외부는 중단합니다
오우 한 마스크 불가능 인터럽트
오우 2핀 일련 전선은 (SWD) 프로그래밍과 시험과 결함분리수정 인터페이스 전원 공급기의 결함을 제거합니다
오우는 공전하고 대기중이어 동면합니다 예방이어고 슬립 모드에서 떨어져
오우 몽유병 주변 기기
오우 배터리 백업 지지체
접촉식 선택을 지원하는 오우 내장된 달러 / LDO 규제 기관
ATSAME54N20A-AUT의 암호 기법
256 비트 키 길이와 최고 2까지 MB / Ｓ와 오우 한 고급 암호화 시스템 (AES)
자료 비율
- 다섯 신뢰할 수 있는 작동모드 (ECB, CBC, CFB, OFB, CTR)
- CBC-MAC 방식과 지원 반대
- 갈루아 반대 모드 (GCM)
오우 순수 난수 생성기 (TRNG)
오우 공개 키 암호 기법 제어기 (PUKCC)와 연합하는 고전적 공개 키
암호 기법 자료실
(PUKCL)
- RSA, DSA
- 타원 곡선 암호 기법 (ECC) ECC gf(2n), ECC gf(p)
오우 완전성 검사 모듈 (ICM)는 (SHA1, SHA224를 보안 해시 알고리즘에 바탕을 두었습니다,
SHA256), 도움을 받은 DMA
환경적이 & ATSAME54N20A-AUT의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
