상세 정보 |
|||
| 고립된 파워레이트 전달 지연 트플에 / 티피하들 (맥스): | 부정 | 채널 수: | 4 |
|---|---|---|---|
| 입력 - 옆 1/Side 2: | 4/0 | 채널형: | 단일 방향입니다 |
| 전압 - 차단: | 2500Vrms | (민) 공통 모드 트랜지엔트 면역: | 25kV/us |
| 자료 비율: | 50Mbps | 전달 지연 트플에 / 티피하들 (맥스): | 35 나노 초, 35 나노 초 |
| 하이 라이트: | 2500VRMS ISO7140CCDBQR,ISO7140CCDBQR 트랜지스터 IC,4CH GP 16SSOP 트랜지스터 IC |
||
제품 설명

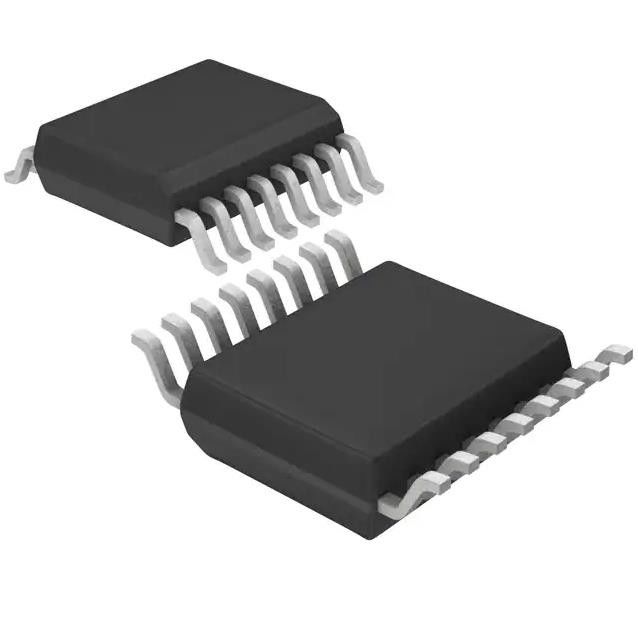

ISO7140CCDBQR 트랜지스터 IC 칩 드그틀 Iso 2500vrms 4ch Gp 16ssop
다용도의 디지털 절연체 2500Vrms 4 채널 50Mbps 25kV/us CMTI 16 SSOP (0.154 ", 3.90 밀리미터 폭)
ISO7140CCDBQR의 상술
| 타입 | 기술 |
| 범주 | 절연체 |
| 디지털 절연체 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | - |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 기술 | 정전 결합 |
| 타입 | 범용 |
| 고립된 전력 | 부정 |
| 채널 수 | 4 |
| 입력 - 옆 1/Side 2 | 4/0 |
| 채널형 | 단일 방향입니다 |
| 전압 - 차단 | 2500Vrms |
| (민) 공통 모드 트랜지엔트 면역 | 25kV/us |
| 자료 비율 | 50Mbps |
| 전달 지연 트플에 / 티피하들 (맥스) | 35 나노 초, 35 나노 초 |
| 펄스 폭 왜곡 (맥스) | 3 나노 초 |
| 상승 / 강하 시간 (Typ) | 2 나노 초, 2 나노 초 |
| 전압 - 공급 | 2.7V ~ 5.5V |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 16 SSOP (0.154 ", 3.90 밀리미터 폭) |
| 공급자 소자 패키지 | 16-SSOP |
| 베이스 상품 다수 | ISO7140 |
ISO7140CCDBQR의 특징
오우 최대 신호 전송률 : (5-V 공급으로) 50 MBP
통합된 노이즈 필터와 오우 견고한 설계
오우 기본 출력 로우 선택 (접미사 Ｆ)
오우 저 전력 소모, 채널 당 전형적 ICC (3.3-V 공급으로) :
- ISO7131 : 1.5 1 MBP, 25 MBP에 있는 2.6 마에 있는 마
- ISO7140 : 1 MBP, 25 MBP에 있는 2.3 마에 있는 1 마
- ISO7141 : 1.3 1 MBP, 25 MBP에 있는 2.6 마에 있는 마
오우 낮은 전달 지연 : 전형적인 (3.3번 Ｖ 공급) 23 나노 초
오우 넓은 온도 영역 : 125' Ｃ에 대한 -40' Ｃ
전형적인 오우 50-kV/us 일시적 면역
SiO2 분리 장벽과 오우 장수
오우는 2.7-V, 3.3-V, 및 5-V 공급과 논리 레벨로부터 작동합니다
오우 작은 QSOP-16 패키지
오우 안전성과 규제 승인
- UL 1577 당 1 분 동안 2500 VRMS 차단
- DIN Ｖ VDE Ｖ 0884-10 당 4242-VPK 차단
(VDE Ｖ 0884-10) :2006-12, 566 VPK 작업 전압
- CSA 부품 수락은 5A를 주목합니다, 국제전기기술위원회 60950-1과 국제전기기술위원회 61010-1이 장비 표준을 마칩니다
- GB 4943.1-2011 당 CQC 인증
ISO7140CCDBQR의 애플리케이션
오우 다용도의 차단
- 산업용 필터 버스
- 프로피버스
- 모d버스티엠
- 디바이스넷 데이터 버스
- RS-232, 알에스 485 방식
- 에스피아이
환경적이 & ISO7140CCDBQR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 2 (1년) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
