상세 정보 |
|||
| 제품 상태: | 활동가 | 타입: | 송수신기 |
|---|---|---|---|
| 프로토콜: | 캔뷔스 | 운전자들 / 수신기들의 번호: | 1/1 |
| 이중 통신: | 절반 | 수신기 이력현상: | 120 mV |
| 자료 비율: | 2Mbps | 전압 - 공급: | 4.5V ~ 5.5V |
| 하이 라이트: | TCAN1051VDRQ1,8SOIC IC 칩 송수신기,TCAN1051VDRQ1 회로 IC |
||
제품 설명

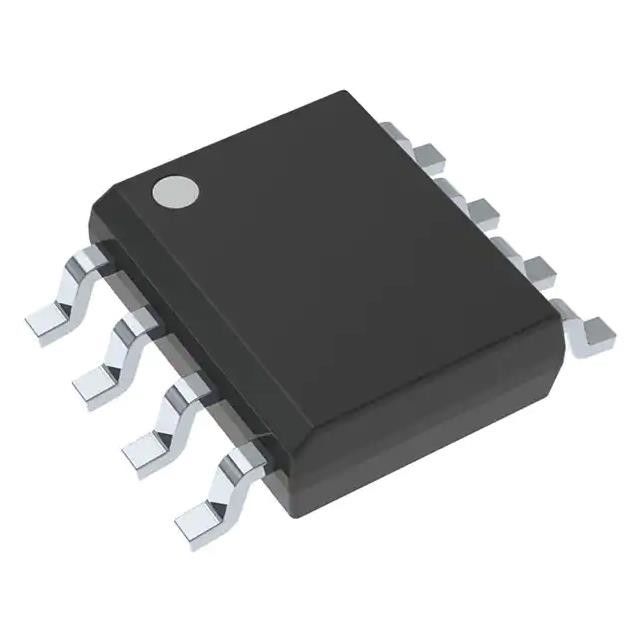

IC 칩 송수신기 절반 1/1 8soic TCAN1051VDRQ1 집적 회로
1/1 송수신기 절반 캔뷔스 8-soic
TCAN1051VDRQ1의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 인터페이스 | |
| 드라이버, 수신기들, 송수신기 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 타입 | 송수신기 |
| 프로토콜 | 캔뷔스 |
| 운전자들 / 수신기들의 번호 | 1/1 |
| 이중 통신 | 절반 |
| 수신기 이력현상 | 120 mV |
| 자료 비율 | 2Mbps |
| 전압 - 공급 | 4.5V ~ 5.5V |
| 작동 온도 | -55' Ｃ ~ 125' Ｃ |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 8 SOIC (0.154 ", 3.90 밀리미터 폭) |
| 공급자 소자 패키지 | 8-soic |
| 베이스 상품 다수 | TCAN1051 |
TCAN1051VDRQ1의 특징
오우 AEC Q100 : 자동차 애플리케이션에 적합하게 됩니다
- 온도 1등급 : 125' Ｃ에 대한 -40' Ｃ, TA
- HBM 분류 레벨 : ±16 kV
- CDM 분류 레벨 ±1500 Ｖ
오우는 ISO 11898-2:2016을 만납니다고
ISO 11898-5:2007 물리 계층 표준
세이프티-캡러블 기능적인 오우
- 기능적 안전 장치 설계를 도울 수 있는 문서화
오우 '터보' 깡통 :
- 모든 기기는 고전적 깡통과 2 마비피스캔 FD (신축성 데이터 속도)을 지원하고 Ｇ 옵션이 5 MBP를 지원합니다
- 강화한 타이밍 마진을 위한 부족한과 대칭적 전달 지연 타임상드 고속 루프 시간
- 로딩된 깡통 네트워크에서 더 높은 자료 비율
오우 EMC 성능 : 공통 모드초케 없이 SAE J2962-2와 IEC62228-3 (최고 500까지 킬로보우)을 지원합니다
오우 입출력 전압 범위는 3.3 Ｖ와 5 Ｖ MCU를 지원합니다
오우 이상 부동태적 거동 동력을 끄골 때
- 버스와 논리 단말은고 임피던스 (noload) 입니다
- 전원 켬 /는 결함 자유로운 작동 온뷔스와 RXD 생산을 내려놓습니다
오우 보호 특징
- ±15 kV에 달하는 IEC ESD 보호
- 버스폴트 보호 : ±58 Ｖ (비-H 변동)과 ±70 Ｖ (Ｈ 변동)
- VCC와 가상 입출력 (단지 프바g21) 공급단 위의 부족 전압 보호
- 드라이버 지배적 중단 (TXD DTO) - 데이터레이트는 10 킬로보우로 하락합니다
- 온도 셧다운 보호 (TSD)
오우 수신기 공통 모드 입력 전압 : ±30 Ｖ
오우 전형적 루프 지연 : 110 나노 초
-55' Ｃ부터 150' Ｃ까지 오우 접합 온도
개선된 자동 광학 검사기 (AOI) 역량과 SOIC(8) 패키지와 leadlessVSON(8) 패키지에 이용할 수 있는 (3.0 밀리미터 Ｘ 3.0 밀리미터) 오우
TCAN1051VDRQ1의 애플리케이션
자동차 오우와 운송
오우 모든 장치가 대단히 로딩된 깡통 네트워크를 지원합니다
오우 중장비 ISOBUS 애플리케이션 - ISO 11783
환경적이 & TCAN1051VDRQ1의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
