상세 정보 |
|||
| 전압 드롭아웃 (맥스): | 50mA에 있는 0.75V | 경향 - 출력: | 50mA |
|---|---|---|---|
| 경향 - 정지하 (Iq): | 4.2 uA | PSRR: | 60dB(100kHz) |
| 패키지 / 건: | 5-TSSOP, SC-70-5, SOT-353 | 보호 특징: | 과전류 |
| 작동 온도: | -40' Ｃ ~ 125' Ｃ | 증가하는 타입: | 표면 부착 |
| 하이 라이트: | TPS71533DCKR 트랜지스터 IC,SC70-5 TPS71533DCKR,3.3V 50MA 트랜지스터 IC |
||
제품 설명

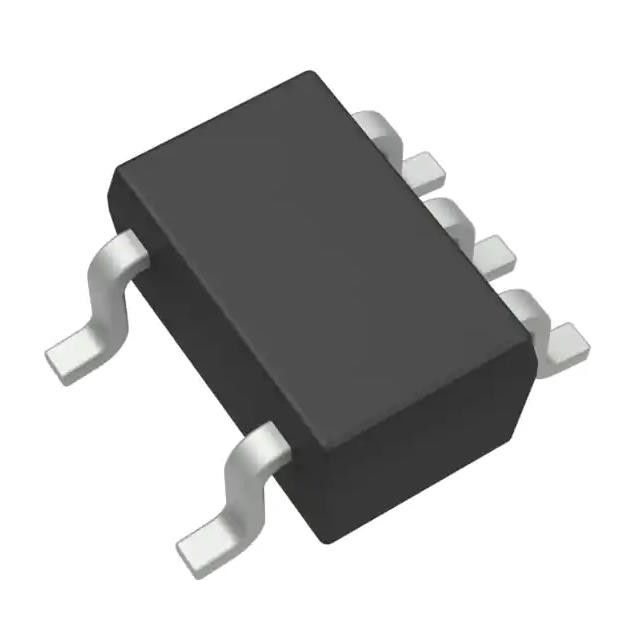

TPS71533DCKR 트랜지스터 IC 칩 Reg 선형 3.3v 50ma Sc70-5
선형 전압 조정기 IC 포지티브 고정 1 출력 50mA SC-70-5
사양 TPS71533DCKR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전압 조정기 - 선형 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 출력 구성 | 긍정적인 |
| 출력 유형 | 결정된 |
| 레귤레이터 수 | 1 |
| 전압 - 입력(최대) | 24V |
| 전압 - 출력(최소/고정) | 3.3V |
| 전압 - 출력(최대) | - |
| 전압 강하(최대) | 0.75V @ 50mA |
| 전류 - 출력 | 50mA |
| 전류 - 무부하(Iq) | 4.2µA |
| PSRR | 60dB(100kHz) |
| 제어 기능 | - |
| 보호 기능 | 과전류 |
| 작동 온도 | -40°C ~ 125°C |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 5-TSSOP, SC-70-5, SOT-353 |
| 공급자 장치 패키지 | SC-70-5 |
| 기본 제품 번호 | TPS71533 |
특징TPS71533DCKR
• 입력 전압 범위:
– 2.5V ~ 24V(새 칩의 경우 최대 30V)
• 사용 가능한 출력 전압 옵션:
– 고정: 1.8V ~ 5V
– 조정 가능: 1.205V ~ 15V
• 출력 전류: 최대 50mA
• 매우 낮은 IQ: 50mA 부하 전류에서 3.2μA
• 출력 커패시터 ≥ 0.47μF에서 안정적
• 과전류 보호
• 패키지: 5핀 SC70(DCK)
• 작동 접합 온도: -40°C ~ +125°C
• 80-mA 정격 전류 및 더 높은 전력용
패키지, TPS715A 참조
의 응용TPS71533DCKR
• 가정 및 빌딩 자동화
• 소매 자동화 및 결제
• 그리드 인프라
• 의료용 애플리케이션
• 조명 애플리케이션
환경 및 수출 분류TPS71533DCKR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
