상세 정보 |
|||
| 애플리케이션: | 자동차 | 경향 - 출력: | 30A |
|---|---|---|---|
| 전압 - 공급: | 5.5V ~ 24V | 전압 - 로드: | 5.5V ~ 24V |
| 작동 온도: | -40' Ｃ ~ 150' Ｃ (TJ) | 증가하는 타입: | 표면 부착 |
| 패키지 / 건: | 30-PowerSOP (0.630 ", 16.00 밀리미터 폭) | 공급자 소자 패키지: | MultiPowerSO-30 |
| 하이 라이트: | VNH5019ATR-E 트랜지스터 IC,IC 칩 Multipwrso 30,5.5V 트랜지스터 IC 칩 |
||
제품 설명

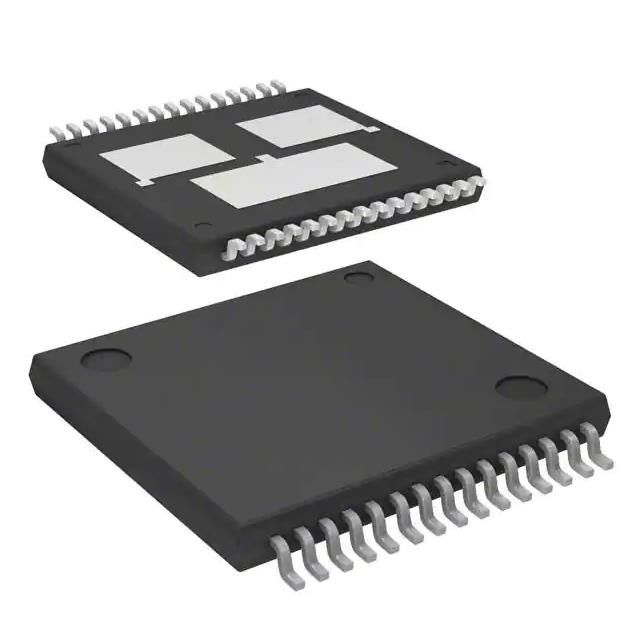

VNH5019ATR-E 트랜지스터 IC 칩 Mtr Drv 5.5-24v Multipwrso-30
모터 드라이버 전력 MOSFET 병렬, PWM MultiPowerSO-30
사양 VNH5019ATR-E
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 모터 드라이버, 컨트롤러 | |
| 제조업체 | ST마이크로일렉트로닉스 |
| 시리즈 | ECOPACK®, VIPower™ |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 모터 유형 - 스테퍼 | - |
| 모터 유형 - AC, DC | 브러시 DC |
| 기능 | 드라이버 - 완전 통합, 제어 및 전력 스테이지 |
| 출력 구성 | 하프 브리지 (2) |
| 상호 작용 | 병렬, PWM |
| 기술 | 전력 MOSFET |
| 단계 해상도 | - |
| 애플리케이션 | 자동차 |
| 전류 - 출력 | 30A |
| 전압 - 공급 | 5.5V ~ 24V |
| 전압 - 부하 | 5.5V ~ 24V |
| 작동 온도 | -40°C ~ 150°C(TJ) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 30-PowerSOP(0.630", 16.00mm 폭) |
| 공급자 장치 패키지 | 멀티파워SO-30 |
| 기본 제품 번호 | VNH5019 |
특징VNH5019ATR-E
• AEC-Q100 인증
• ECOPACK®: 무연 및 RoHS 준수
• 출력 전류: 30A
• 3V CMOS 호환 입력
• 저전압 및 과전압 차단
• 교차 전도 보호
• 전류 제한
• 매우 낮은 대기 전력 소비
• 최대 20kHz의 PWM 작동
• 다음에 대한 보호:
• 접지 손실 및 VCC 손실
• 모터 전류에 비례하는 전류 감지 출력
• 역극성 보호를 위한 충전 펌프 출력
• 접지 단락 및 VCC 단락으로부터 보호되는 출력
의 응용VNH5019ATR-E
VHN5019A-E는 풀 브리지 모터 드라이버입니다.광범위한 자동차용응용 프로그램.이 장치는듀얼 모놀리식 하이 사이드 드라이버 및 2개의 로우 사이드 드라이버스위치.하이 사이드 드라이버 스위치는STMicroelectronics의 잘 알려지고 입증된
독점적인 VIPower® M0 기술은동일한 다이에 효율적으로 통합하기 위해지능형 전력 MOSFET신호/보호 회로.
환경 및 수출 분류VNH5019ATR-E
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
