상세 정보 |
|||
| 제품 상태: | 활동가 | 타입: | 팬 아웃 버퍼 (배포), 멀티플렉서, 번역기 |
|---|---|---|---|
| 회로의 수: | 1 | 비율 - 입력 :출력: | 3:05 |
| 차이 - 입력 :출력: | 예 / 예 | 입력: | CML, HCSL, HSTL, LVDS, LVPECL, SSTL, 크리스탈 |
| 출력: | HCSL, LVCMOS, LVDS, LVPECL | 주파수 - 맥스: | 3.1 기가헤르츠 |
제품 설명

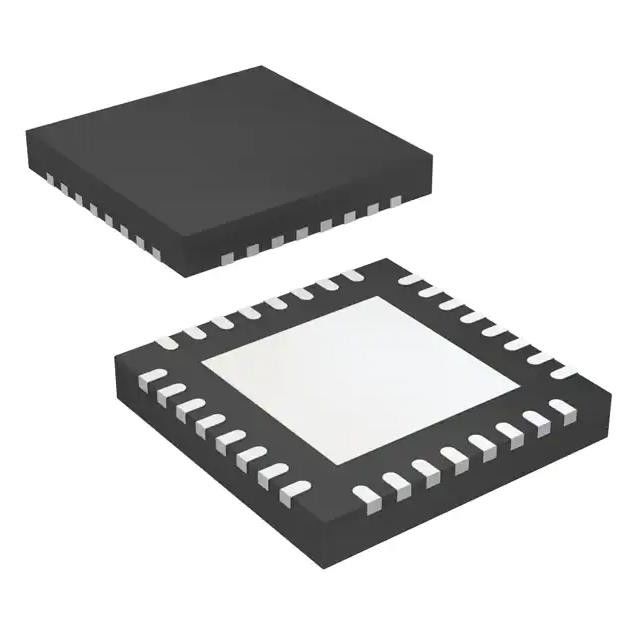

LMK00304SQ/NOPB 트랜지스터 IC 칩 Ic Clk 버퍼 3:5 3.1 기가헤르츠 32wqfn
시계 팬 아웃 버퍼 (배포), 멀티플렉서, 번역기 IC 3:5 3.1 기가헤르츠 32-WFQFN 노출된 패드
LMK00304SQ/NOPB의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 시계 / 타이밍 | |
| 클럭 버퍼, 드라이버 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | - |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 타입 | 팬 아웃 버퍼 (배포), 멀티플렉서, 번역기 |
| 회로의 수 | 1 |
| 비율 - 입력 :출력 | 3:05 |
| 차이 - 입력 :출력 | 예 / 예 |
| 입력 | CML, HCSL, HSTL, LVDS, LVPECL, SSTL, 크리스탈 |
| 출력 | HCSL, LVCMOS, LVDS, LVPECL |
| 주파수 - 맥스 | 3.1 기가헤르츠 |
| 전압 - 공급 | 3.15V ~ 3.45V |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 32-WFQFN 노출된 패드 |
| 공급자 소자 패키지 | 32-wqfn (5x5) |
| 베이스 상품 다수 | LMK00304 |
LMK00304SQ/NOPB의 특징
3시 1분 입력 멀티플렉서
- 2개의 보편적인 입력은 최고 3.1까지 기가헤르츠를 운영하고, LVPECL 또는 LVDS, CML, SSTL, HSTL, HCSL 또는 단일 단자 시계를 받아들입니다
- 수정 입력은 10-MHz 내지 40- 마하즈 크리스탈 또는 단일 단자 시계를 받아들입니다
오우 2는 각각 2 차동 출력으로 선회합니다
- LVPECL, LVDS, HCSL 또는 하이-Z (선택 가능한)
- 156.25 마하즈에 있는 LMK03806 클럭 소스와 LVPECL 첨가제 지터 :
- 20 일천초분의 일초 RMS (1 마하즈에 대한 10 킬로 헤르츠)
- 51 일천초분의 일초 RMS (20 마하즈에 대한 12 킬로 헤르츠)
오우 높은 PSRR : 156.25 마하즈에 있는 -65 / -76 dBc (LVPECL/LVDS)
동시에 일어나는 허용 입력과 오우 LVCMOS 출력
오우 핀 조절 구성
오우 VCC 코어 공급 장치 : 3.3 Ｖ 5%
오우 3 독립적 VCCO 출력 공급 : 3.3 V/2.5 Ｖ 5%
오우 산업용 온드범위 : +85' Ｃ에 대한 -40' Ｃ
오우 32 리드 WQFN (5 밀리미터 × 5 밀리미터)
LMK00304SQ/NOPB의 애플리케이션
ADC, DAC, 수 기가비트 이더넷, XAUI, 파이버 채널, SATA / SAS, SONET / SDH, CPRI, 고주파 후면을 위한 오우 클럭 분배와 레벨 변환
오우 스위치, 라우터, 라인 카드, 타이밍 카드
오우 서버, 컴퓨팅, PCI 익스프레스 (PCIe 3.0)
오우 원격 무선 유닛과 기저대역 유니트
환경적이 & LMK00304SQ/NOPB의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
