상세 정보 |
|||
| 애플리케이션: | usb | 스위치 회로: | DPDT |
|---|---|---|---|
| 온-상태 저항 (맥스): | 9Ohm | 채널 수: | 1 |
| 전압 - 공급, 한 개의 (V+): | 2.7V ~ 4.3V | -3db 대역폭: | 6.1GHz |
| 작동 온도: | -40' Ｃ ~ 85' Ｃ (TA) | 패키지 / 경우 1: | 0-ufqfn |
제품 설명

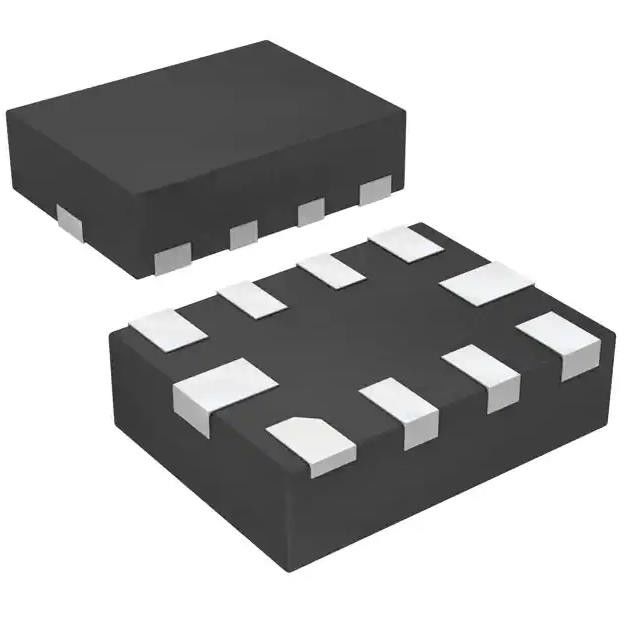

TS3USB3000RSER USB 스위치 IC 1 채널 10-uqfn (2.0x1.5) 2.7V ~ 4.3V
IC USB SW / MHL DPDT 10UQFN
TS3USB3000RSER의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 인터페이스 | |
| 아날로그 스위치 - 특수 목적 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | - |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| 제품 상태 | 활동가 |
| 애플리케이션 | USB |
| 멀티플렉서 / 디멀티플렉서 회로 | - |
| 스위치 회로 | DPDT |
| 채널 수 | 1 |
| 온-상태 저항 (맥스) | 9Ohm |
| 전압 - 공급, 한 개의 (V+) | 2.7V ~ 4.3V |
| 전압 - 공급, 듀얼 (V±) | - |
| -3db 대역폭 | 6.1GHz |
| 특징 | 양방향이, USB 2.0 |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 10-ufqfn |
| 공급자 소자 패키지 | 10-uqfn (2.0x1.5) |
| 베이스 상품 다수 | TS3USB3000 |
TS3USB3000RSER의 특징
4.8 Ｖ에 대한 오우 VCC 범위 2.3 Ｖ
오우 모바일 고해상도 링크 (MHL) 스위치 :
- 대역폭 (-3 dB) : 6.1 기가헤르츠
- 론 (전형적인) : 5.7 Ω 5.7 Ω
- (전형적인) 콘 : 1.6 pF
오우 USB 스위치 :
- 대역폭 (-3 dB) : 6.1 기가헤르츠
- 론 (전형적인) : 4.6 Ω 4.6 Ω
- (전형적인) 콘 : 1.4 pF
오우 전류 소모 : (전형적인) 30 uA
오우 특수 기능 :
- IOFF 보호는 안에 전류 누설을 방지합니다
아래로 동력이 공급된 주 (VCC와 VBUS = 0 Ｖ)
- 1.8-V 적합한 제어 입력 (SEL, OE)
- 과전압은 외부 부품 없이 모든 I/O 핀에 (OVT) 최고 5.5까지 Ｖ를 허용오차를 줍니다
- 9-V가 D+/-Pin에 단락시킨 과전압 보호
오우 ESD 성능 :
- 3.5-kV 휴먼 바디 모델 (A114B, 등급 II)
- 1-kV 대전 장치 모델 (C101)
오우 10-Pin UQFN 패키지 (1.5 밀리미터 × 2 밀리미터, 0.5 밀리미터 피치)
TS3USB3000RSER의 적용
오우 스마트폰, 태블릿, 모바일
오우 휴대형 계측기
오우 디지털 스틸 카메라
환경적이 & TS3USB3000RSER의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
