상세 정보 |
|||
| 경향 - 출력 / 채널: | 60A | 경향 - 피크 출력: | 90A |
|---|---|---|---|
| 전압 - 공급: | 4.5V ~ 5.5V | 전압 - 로드: | 4.5V ~ 16V |
| 작동 온도: | -55' Ｃ ~ 150' Ｃ (TJ) | 부하형: | 귀납적입니다 |
| 기술: | 파워 모스펫 | 인터페이스: | PWM |
제품 설명

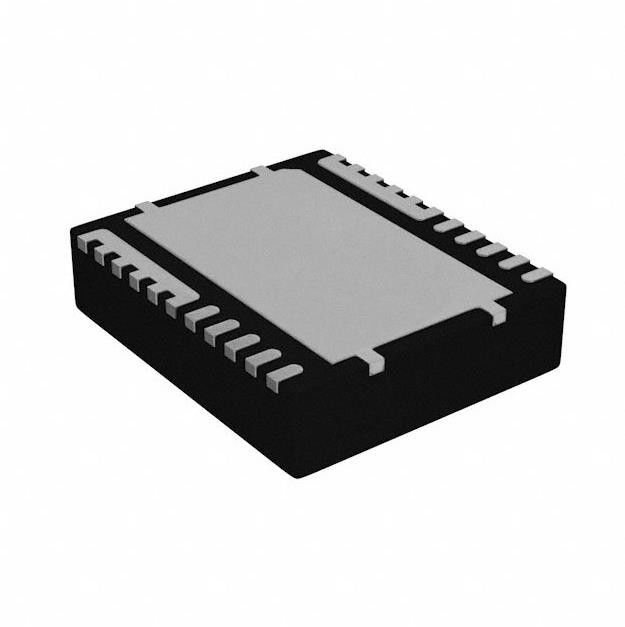

CSD95372AQ5M 컨버터 전원 IC 칩 MOSFET 12-LSON-CLIP(5x6)
하프 브리지 드라이버 동기식 벅 컨버터 Power MOSFET 12-LSON-CLIP(5x6)
사양 CSD95372AQ5M
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 풀 하프 브리지 드라이버 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | NexFET™ |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| 제품 상태 | 활동적인 |
| 출력 구성 | 하프 브리지 |
| 애플리케이션 | 동기식 벅 컨버터 |
| 상호 작용 | PWM |
| 하중 유형 | 유도 |
| 기술 | 전력 MOSFET |
| Rds 켜기(일반) | - |
| 전류 - 출력/채널 | 60A |
| 전류 - 피크 출력 | 90A |
| 전압 - 공급 | 4.5V ~ 5.5V |
| 전압 - 부하 | 4.5V ~ 16V |
| 작동 온도 | -55°C ~ 150°C(TJ) |
| 특징 | 부트스트랩 회로, 상태 플래그 |
| 결함 보호 | 과열, 슛스루, UVLO |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 12-PowerLFDFN |
| 공급자 장치 패키지 | 12-LSON-클립(5x6) |
| 기본 제품 번호 | CSD95372 |
특징~의CSD95372AQ5M
• 60A 연속 작동 전류 기능
• 30A에서 92.4% 시스템 효율
• 30A에서 3.3W의 매우 낮은 전력 손실
• 고주파 작동(최대 2MHz)
• 고밀도 - SON 5 x 6mm 설치 공간
• 초저 인덕턴스 패키지
• 시스템에 최적화된 PCB 풋프린트
• 3.3V 및 5V PWM 신호 호환 가능
• FCCM을 사용한 다이오드 에뮬레이션 모드
• 아날로그 온도 출력
• 최대 16V의 입력 전압
• 3상태 PWM 입력
• 통합 부트스트랩 스위치
• 슛 스루 보호를 위한 최적화된 데드 타임
• RoHS 준수 – 무연 단자 도금
• 무할로겐
애플리케이션~의CSD95372AQ5M
• 다상 동기식 벅 컨버터
– 고주파 애플리케이션
– 고전류, 낮은 듀티 사이클 애플리케이션
• 부하점 DC-DC 컨버터
• 메모리 및 그래픽 카드
• V-Core 동기식 벅 컨버터용 데스크톱 및 서버 VR11.x 및 VR12.x
환경 및 수출 분류~의CSD95372AQ5M
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 2 (1년) |
| REACH 상태 | 영향을 받는 REACH |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
