상세 정보 |
|||
| 출력의 수: | 1 | 전압 - 입력 (민): | 7.5v |
|---|---|---|---|
| 전압 - 입력 (맥스): | 48V | 전압 - 출력 (Min/Fixed): | 1.225V |
| 전압 - 출력 (맥스): | 40V | 경향 - 출력: | 650mA |
| 주파수 - 스위칭: | 최고 1MHz | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) |
| 하이 라이트: | LM25017MRE NOPB,1.225V 스위칭 레귤레이터 IC,650mA 8-PowerSOIC 레귤레이터 IC |
||
제품 설명

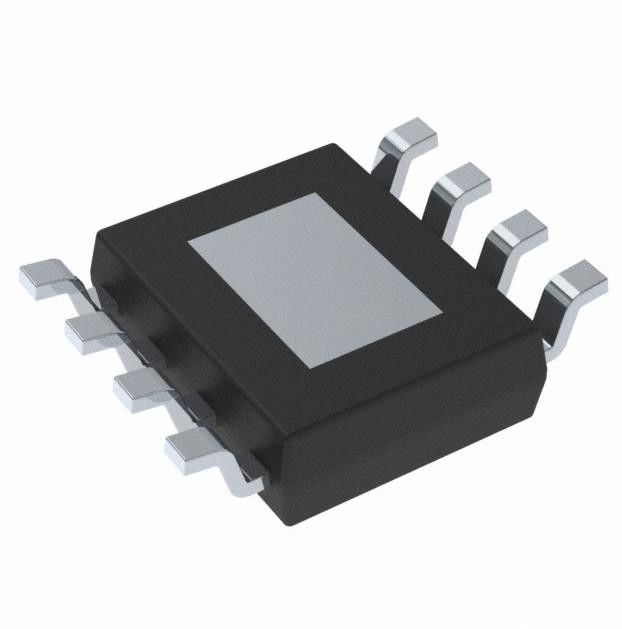

LM25017MRE/NOPB 스위칭 조정기 IC 1.225V 1 출력 650mA 8-PowerSOIC
벅 스위칭 조정기 IC 포지티브 가변 1.225V 1 출력 650mA 8-PowerSOIC(0.154", 3.90mm 폭)
사양 LM25017MRE/NOPB
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전압 조정기 - DC DC 스위칭 조정기 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| 제품 상태 | 활동적인 |
| 기능 | 내려오다 |
| 출력 구성 | 긍정적인 |
| 토폴로지 | 책임 |
| 출력 유형 | 조절할 수 있는 |
| 출력 수 | 1 |
| 전압 - 입력(최소) | 7.5V |
| 전압 - 입력(최대) | 48V |
| 전압 - 출력(최소/고정) | 1.225V |
| 전압 - 출력(최대) | 40V |
| 전류 - 출력 | 650mA |
| 주파수 - 스위칭 | 최대 1MHz |
| 동기식 정류기 | 예 |
| 작동 온도 | -40°C ~ 125°C(TJ) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 8-PowerSOIC(0.154", 3.90mm 폭) |
| 공급자 장치 패키지 | 8-SO 파워패드 |
| 기본 제품 번호 | LM25017 |
특징~의LM25017MRE/NOPB
• 넓은 7.5V ~ 48V 입력 범위
• 통합 650mA 하이사이드 및 로우사이드 스위치
• 쇼트키 다이오드 불필요
• 일정한 온타임 제어
• 루프 보정이 필요하지 않음
• 초고속 과도 응답
• 거의 일정한 작동 주파수
• 지능형 피크 전류 제한
• 1.225V에서 조정 가능한 출력 전압
• 정밀도 2% 피드백 참조
• 주파수를 1MHz로 조정 가능
• 조정 가능한 저전압 차단(UVLO)
• 원격 종료
• 과열 차단
• WEBENCH® 전원 디자이너와 함께 LM25017을 사용하여 맞춤형 설계 생성
애플리케이션~의LM25017MRE/NOPB
• 산업용 장비
• 스마트 전력계
• 통신 시스템
• 절연 바이어스 전원(Fly-Buck™)
환경 및 수출 분류~의LM25017MRE/NOPB
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
