상세 정보 |
|||
| 제품 상태: | 활동가 | 스위치 유형: | 범용 |
|---|---|---|---|
| 출력의 수: | 8 | 비율 - 입력 :출력: | 0.047222222 |
| 출력 구조: | 낮은 쪽 | 출력형: | 엔-채널 |
| 인터페이스: | SPI | 전압 - 로드: | 4.5V ~ 5.5V |
제품 설명

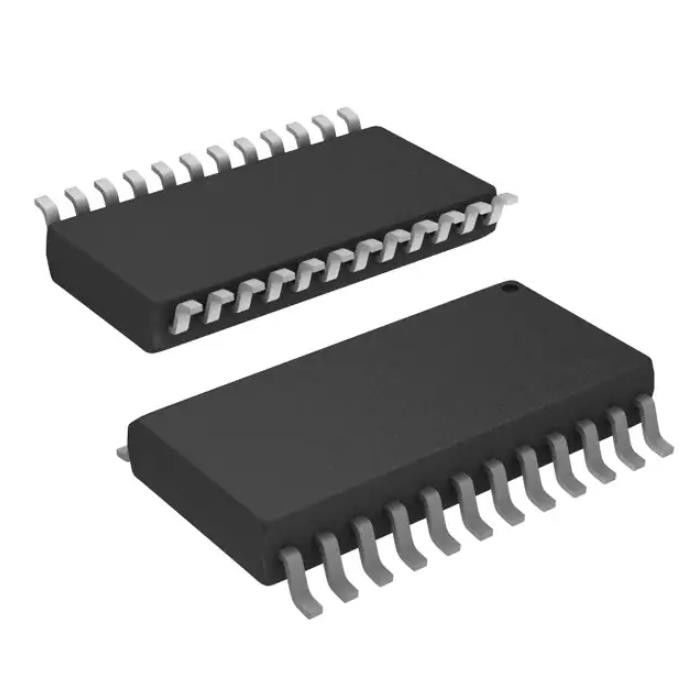

E-L9823013TR 범용 릴레이 Ic Pwr Driver N-Channel 1:8 24so
전원 스위치/드라이버 1:8 N-채널 500mA 24-SO
사양E-L9823013TR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 배전 스위치, 로드 드라이버 | |
| 제조업체 | ST마이크로일렉트로닉스 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 스위치 유형 | 범용 |
| 출력 수 | 8 |
| 비율 - 입력:출력 | 0.047222222 |
| 출력 구성 | 낮은 쪽 |
| 출력 유형 | N채널 |
| 상호 작용 | SPI |
| 전압 - 부하 | 4.5V ~ 5.5V |
| 전압 - 공급(Vcc/Vdd) | - |
| 전류 - 출력(최대) | 500mA |
| Rds 켜기(일반) | 800m옴 |
| 입력 유형 | - |
| 특징 | - |
| 결함 보호 | 전류 제한(고정), 과열 |
| 작동 온도 | -40°C ~ 150°C(TJ) |
| 장착 유형 | 표면 실장 |
| 공급자 장치 패키지 | 24-SO |
| 패키지/케이스 | 24-SOIC(0.295", 폭 7.50mm) |
| 기본 제품 번호 | E-L9823 |
특징E-L9823013TR
• 최대 0.5A의 출력 전류 용량
• 출력용 계단식 SPI 제어
• VDD에서 리셋 신호 또는 nundervoltage로 리셋 기능
• 일반에서 프로그래밍 가능한 고유 출력 전압 클램핑.유도 스위칭용 50V
• 매 쓰기 주기마다 래치 오프로 과전류 차단(SFPD = 낮음)
• 출력의 독립적인 과열 차단(SOA 보호)
• 최대 3.0MHz의 8비트 I/O 프로토콜을 사용하여 SPI에서 사용 가능한 출력 상태 데이터
• 재설정 시 낮은 대기 전류 = 낮음(표준 35µA @ VDD)
• 개방 부하 감지(출력 꺼짐)
• 단일 VDD 로직 공급
• 높은 EMS 내성 및 낮은 EME(출력 슬로프 제어)
• 출력의 네거티브 전압 강하(-1.5V 또는 -3.0A)에서 나머지 장치의 전체 기능
• 지속적인 전류 제한 또는 종료를 위해 프로그래밍 가능한 출력 모드
의 응용E-L9823013TR
더 높은 전류 구동 기능을 위해 동일한 종류의 더 많은 출력을 병렬로 연결할 수 있습니다.이 경우 최대 플라이백 에너지는 단일 출력에 대한 제한 값을 초과하지 않아야 합니다.출력의 과도 현상에 대한 회로의 내성은 테스트 펄스 1, 2 및 3a, 3b, DIN40839 또는 ISO7637 파트 3의 특성화 중에 확인됩니다. 테스트 펄스는 200pF 시리즈 커패시터로 출력에 연결됩니다.출력에 결합된 테스트 펄스가 있는 회로의 올바른 기능은 R = 16 ~ 200, L= 0 ~ 600mH 부하가 있는 일반 응용 프로그램의 특성화 중에 확인됩니다.모든 출력은 손상 없이 테스트 펄스를 견딥니다.
환경 및 수출 분류E-L9823013TR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
