상세 정보 |
|||
| 시리즈: | Cyclone® | 패키지: | 트레이 |
|---|---|---|---|
| 제품 상태: | 퇴역항공기 | 프로그램 가능한 디지키: | 검증되지 않습니다 |
| LABs/CLBs의 수: | 291 | 논리소 / 휴대폰의 번호: | 2910 |
| 전체 RAM 비트: | 59904 | 입출력의 수: | 104 |
제품 설명

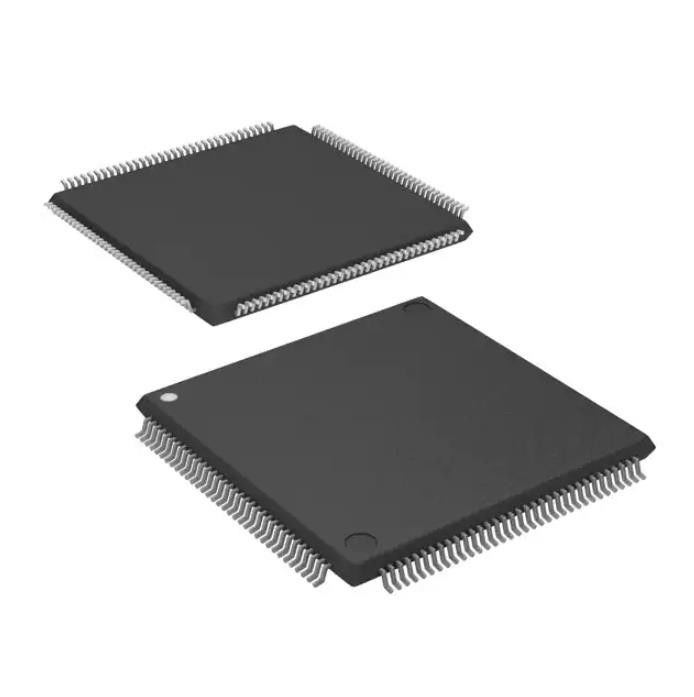

EP1C3T144C8N 범용은 Ic Fpga 104 입출력 144tqfp를 전달합니다
Cyclone® 필드 프로그래머블 게이트 어레이 (FPGA) IC 104 59904 2910 144-lqfp
EP1C3T144C8N의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 내장됩니다 | |
| FPGA는 (프로그램식 게이트배열을 처리합니다) | |
| 엠에프르 | 인텔 |
| 시리즈 | Cyclone® |
| 패키지 | 트레이 |
| 제품 상태 | 퇴역항공기 |
| 프로그램 가능한 디지키 | 검증되지 않습니다 |
| LABs/CLBs의 수 | 291 |
| 논리소 / 휴대폰의 번호 | 2910 |
| 전체 RAM 비트 | 59904 |
| 입출력의 수 | 104 |
| 전압 - 공급 | 1.425V ~ 1.575V |
| 증가하는 타입 | 표면 부착 |
| 작동 온도 | 0' Ｃ ~ 85' Ｃ (TJ) |
| 패키지 / 건 | 144-LQFP |
| 공급자 소자 패키지 | 144-tqfp (20x20) |
| 베이스 상품 다수 | EP1C3 |
EP1C3T144C8N의 특징
■ 2,910 내지 20,060 르가 표 1-1을 봅니다
294,912 RAM 비트 (36,864 바이트)에 달하는 ■
저비용 일련 구성 장치를 통한 ■ 지원 구성
LVTTL, LVCMOS, SSTL-2와 SSTL-3 입출력 표준을 위한 ■ 지원
66-와 33-MHz, 64-와 32가지 비트 PCI 표준을 위한 ■ 지원
■ 고속 (640 메가보우) LVDS 입출력 지원
■ 저속 (311 메가보우) LVDS 입출력 지원
■ 311-Mbps 반사 성교감 신경성 디스트로피 증후군 입출력 지원
■ 장치 당 최고 2까지 PLL은 시간 곱셈 와 위상 쉬프팅을 제공합니다
■ 논리 어레이마다 이용 가능한 여섯이지 시계 자원과 최고 8까지 세계적 클록 라인은 (연구실) 가로행을 차단합니다
DDR SDRAM (133 MHz), FCRAM과 한 개의 자료 비율 (SDR) SDRAM을 포함하여 ■는 외부 메모리를 지원합니다
■는 Altera® MegaCore® 기능과 알테라 메가펑션 파트너들 프로그램 (AMPPSM) 메가펑션을 포함하여 핵심을 다수 지적재산권 (IP)를 지원합니다.
EP1C3T144C8N의 구조
차별적인 ■와 단일 단자 입출력 표준
■ 3.3-V, 64-와 32개 비트, 66-와 33-MHz PCI 컴플라이언스
■ 조인트 테스트 액션 그룹 (JTAG)는 핵실험 (BST) 지원을 경계 스캐닝합니다
■ 출력드라이브 강도는 제어됩니다
구성 동안 ■ 약한 풀-업 저항기
■ 슬류 레이트 제어
■ 3상태 버퍼
■ 버스 보유 회로
사용자 모드로 ■ 프로그래머블 풀 업 저항기
■ 프로그램가능 입력과 출력 지연
■ 개방 드레인 출력
■ DQ와 DQS I/O 핀
환경적이 & EP1C3T144C8N의 수출 분류
| 특성 | 기술 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
