상세 정보 |
|||
| 패키지: | 트레이 | 제품 상태: | 활동가 |
|---|---|---|---|
| 프로그램 가능한 디지키: | 검증되지 않습니다 | LABs/CLBs의 수: | 160 |
| 논리소 / 휴대폰의 번호: | 1280USART | 전체 RAM 비트: | 65536 |
| 입출력의 수: | 107 | 전압 - 공급: | 2.375V ~ 3.465V |
제품 설명

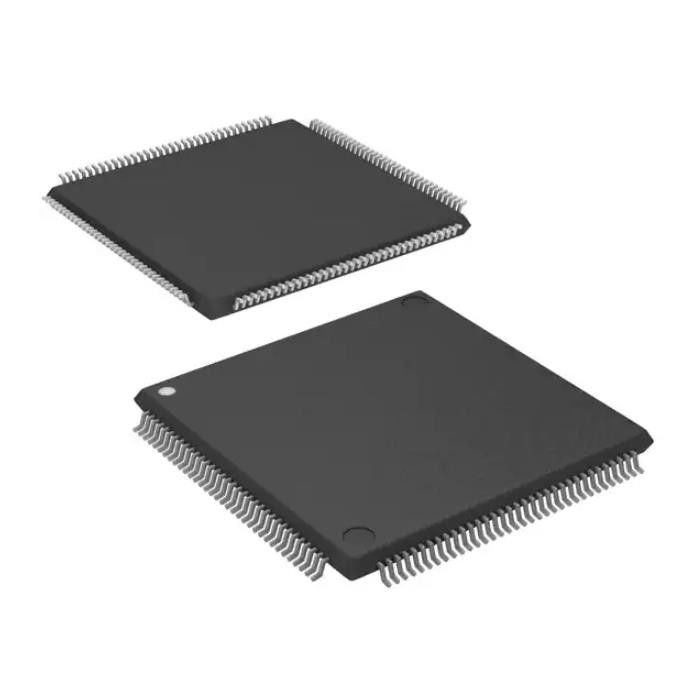

LCMXO2-1200HC-4TG144C 범용 릴레이 IC Fpga 107 입력/출력 144tqfp
MachXO2 FPGA(필드 프로그래밍 가능 게이트 어레이) IC 107 65536 1280 144-LQFP
사양LCMXO2-1200HC-4TG144C
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| FPGA(필드 프로그래밍 가능 게이트 어레이) | |
| 제조업체 | 래티스 반도체 주식회사 |
| 시리즈 | MachXO2 |
| 패키지 | 쟁반 |
| 제품 상태 | 활동적인 |
| 프로그래밍 가능한 Digi-Key | 확인되지 않음 |
| LAB/CLB 수 | 160 |
| 논리 요소/셀 수 | 1280년 |
| 총 RAM 비트 | 65536 |
| I/O 수 | 107 |
| 전압 - 공급 | 2.375V ~ 3.465V |
| 장착 유형 | 표면 실장 |
| 작동 온도 | 0°C ~ 85°C(TJ) |
| 패키지/케이스 | 144-LQFP |
| 공급자 장치 패키지 | 144-TQFP(20x20) |
| 기본 제품 번호 | LCMXO2-1200 |
특징LCMXO2-1200HC-4TG144C
유연한 논리 구조
• 256~6864개의 LUT4와 18~334개의 I/O가 있는 6개의 장치
초저전력 장치
• 고급 65nm 저전력 프로세스
• 최저 22µW의 대기 전력
• 프로그래밍 가능한 로우 스윙 차동 I/O
• 대기 모드 및 기타 절전 옵션
임베디드 및 분산 메모리
• 최대 240kbits sysMEM™ 임베디드 블록 RAM
• 최대 54kbits 분산 RAM
• 전용 FIFO 제어 로직
온칩 사용자 플래시 메모리
• 최대 256kbit의 사용자 플래시 메모리
• 100,000 쓰기 주기
• WISHBONE, SPI, I2 C 및 JTAG 인터페이스를 통해 액세스 가능
• 소프트 프로세서 PROM 또는 플래시 메모리로 사용 가능
Pre-Engineered 소스 동기식 I/O
• I/O 셀의 DDR 레지스터
• 전용 기어링 로직
• 디스플레이 I/O를 위한 7:1 기어링
• 일반 DDR, DDRX2, DDRX4
• DQS를 지원하는 전용 DDR/DDR2/LPDDR 메모리
고성능, 유연한 I/O 버퍼
• 프로그래밍 가능한 sysIO™ 버퍼는 광범위한 지원
인터페이스 범위:
– LVCMOS 3.3/2.5/1.8/1.5/1.2
– LVTTL
– PCI
– LVDS, 버스-LVDS, MLVDS, RSDS, LVPECL
– SSTL 25/18
– HSTL 18
– 슈미트 트리거 입력, 최대 0.5V 히스테리시스
• I/O는 핫 소켓을 지원합니다.
• 온칩 차동 종단
• 프로그래밍 가능한 풀업 또는 풀다운 모드
유연한 온칩 클럭킹
• 8개의 기본 클록
• 고속 I/O 인터페이스를 위한 최대 2개의 에지 클록(상단 및 하단만 해당)
• fractional-n 주파수 합성을 사용하는 장치당 최대 2개의 아날로그 PLL
– 넓은 입력 주파수 범위(7MHz ~ 400MHz)
비휘발성, 무한 재구성 가능
• 인스턴트 온 – 마이크로초 안에 전원 켜짐
• 단일 칩 보안 솔루션
• JTAG, SPI 또는 I2 C를 통해 프로그래밍 가능
• 비휘발성 메모리의 백그라운드 프로그래밍 지원
• 외부 SPI 메모리가 있는 선택적 이중 부팅
TransFR™ 재구성
• 시스템 작동 중 현장 로직 업데이트
향상된 시스템 수준 지원
• 온칩 강화 기능: SPI, I2 C, 타이머/카운터
• 5.5% 정확도의 온칩 발진기
• 시스템 추적을 위한 고유한 TraceID
• OTP(일회성 프로그래밍 가능) 모드
• 작동 범위가 확장된 단일 전원 공급 장치
• IEEE 표준 1149.1 바운더리 스캔
• IEEE 1532 호환 시스템 내 프로그래밍
광범위한 패키지 옵션
• TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN 패키지 옵션
• 소형 풋프린트 패키지 옵션
– 최소 2.5mm x 2.5mm
• 밀도 마이그레이션 지원
• 고급 할로겐 프리 패키징
조각LCMXO2-1200HC-4TG144C
슬라이스 0-3에는 2개의 레지스터에 공급하는 2개의 LUT4가 포함되어 있습니다.슬라이스 0-2는 분산 메모리로 구성할 수 있습니다.표 2-1은 활성화된 작동 모드와 함께 PFU 블록의 슬라이스 기능을 보여줍니다.또한 각 PFU에는 LUT5, LUT6, LUT7 및 LUT8과 같은 기능을 수행하기 위해 LUT를 결합할 수 있는 로직이 포함되어 있습니다.제어 논리는 설정/재설정 기능(동기/비동기로 프로그래밍 가능), 클록 선택, 칩 선택 및 더 넓은 RAM/ROM 기능을 수행합니다.
환경 및 수출 분류LCMXO2-1200HC-4TG144C
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
