상세 정보 |
|||
| 제품 상태: | 활동가 | 채널 수: | 1 |
|---|---|---|---|
| 전압 - 차단: | 3750Vrms | 전류 전달비 (민): | 5mA에 있는 80% |
| 전류 전달비 (맥스): | 5mA에 있는 160% | 출력형: | 트랜지스터 |
| 상승 / 강하 시간 (Typ): | 4us, 3us | 입력 유형: | DC |
| 하이 라이트: | HCPL-181-00AE Optoiso,3.75KV TRANS 4MINIFLAT,Optoiso 스위칭 레귤레이터 |
||
제품 설명

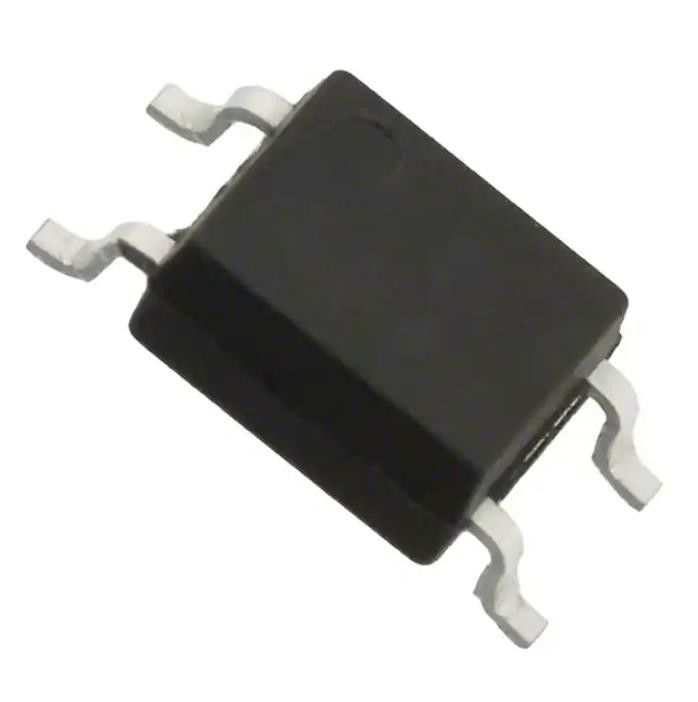

HCPL-181-00AE 목적 계전기 Optoiso 3.75kv Trans 4miniflat
HCPL-181-00AE 목적 계전기 Optoiso 3.75kv Trans 4miniflat
광절연기 트랜지스터 출력 3750Vrms 1 채널 4-미니 플랫
사양HCPL-181-00AE
| 유형 | 설명 |
| 범주 | 아이솔레이터 |
| 광절연체 | |
| 트랜지스터, 광전지 출력 광절연체 | |
| 제조업체 | 브로드컴 리미티드 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 채널 수 | 1 |
| 전압 - 절연 | 3750Vrms |
| 전류 전송 비율(최소) | 80% @ 5mA |
| 전류 전송 비율(최대) | 160% @ 5mA |
| 켜기/끄기 시간(일반) | - |
| 상승/하강 시간(통상) | 4µs, 3µs |
| 입력 유형 | DC |
| 출력 유형 | 트랜지스터 |
| 전압 - 출력(최대) | 80V |
| 전류 - 출력/채널 | 50mA |
| 전압 - 순방향(Vf)(통상) | 1.2V |
| 전류 - DC 순방향(If)(최대) | 50mA |
| Vce 채도(최대) | 200mV |
| 작동 온도 | -55°C ~ 100°C |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 4-SMD, 갈매기 날개 |
| 공급자 장치 패키지 | 4-미니 플랫 |
| 기본 제품 번호 | HCPL-181 |
특징HCPL-181-00AE
• 현재 환승율 (CTR: IF = 5mA, VCE = 5V에서 최소 50%)
• 높은 입출력 절연 전압 (비소 = 3750Vrms)
• 높은 컬렉터-에미터 전압(VCEO = 80V)
• 응답 시간 (tr: 일반, VCE = 2V, IC = 2mA, RL = 100•에서 4μs)
• 테이프 및 릴 형태의 미니 플랫 패키지(2.0mm 프로파일) 패키지
• UL 승인
• CSA 승인
• IEC 60747-5-5 승인
• 사용 가능한 옵션:
– IEC 60747-5-5 앱
의 응용HCPL-181-00AE
• 컴퓨터용 I/O 인터페이스
• 시스템기기, 측정기기
• 서로 다른 회로간 신호 전송 전위 및 임피던스
• 전원 공급 장치의 피드백 회로
환경 및 수출 분류HCPL-181-00AE
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
