상세 정보 |
|||
| 제품 상태: | 활동가 | 타입: | 송수신기 |
|---|---|---|---|
| 프로토콜: | 캔뷔스 | 운전자들 / 수신기들의 번호: | 1/1 |
| 이중 통신: | 절반 | 수신기 이력현상: | 125 mV |
| 자료 비율: | 1Mbps | 전압 - 공급: | 4.68V ~ 5.33V |
제품 설명

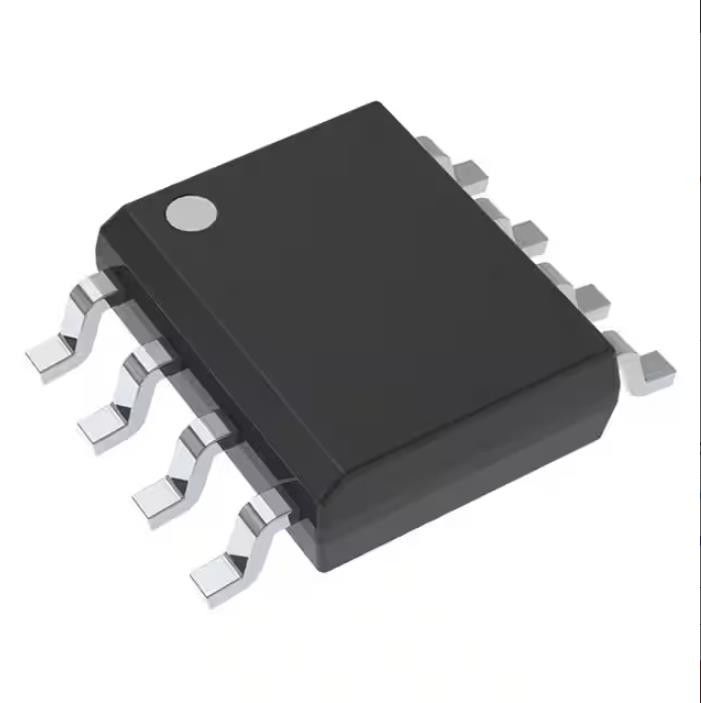

HVDA540QDRQ1 목적은 Ic 송수신기 절반 1/1 8soic을 전달합니다
1/1 송수신기 절반 캔뷔스 8-soic
HVDA540QDRQ1의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 인터페이스 | |
| 드라이버, 수신기들, 송수신기 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 타입 | 송수신기 |
| 프로토콜 | 캔뷔스 |
| 운전자들 / 수신기들의 번호 | 1月1日 |
| 이중 통신 | 절반 |
| 수신기 이력현상 | 125 mV |
| 자료 비율 | 1Mbps |
| 전압 - 공급 | 4.68V ~ 5.33V |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 8 SOIC (0.154 ", 3.90 밀리미터 폭) |
| 공급자 소자 패키지 | 8-soic |
| 베이스 상품 다수 | HVDA540 |
HVDA540QDRQ1의 특징
오우는 자동차 애플리케이션을 이수한 자격을 얻었습니다
다음과 같은 결과에 의해서 한정된 오우 AEC-Q100 :
- 장치 온도 1등급 : 125' Ｃ에 대한 -40' Ｃ
- 장치 HBM ESD 분류 레벨 3A
- 장치 CDM ESD 분류 레벨 C6
- 장치 MM ESD 분류 레벨 M4
오우는 ISO 11898-2와 ISO 11898-5를 위한 요구조건을 만나거나 초과합니다
오우 경품 / ICT 순응합니다
버스 핀 위의 오우 ESD 보호 최고 12까지 kV (인체 모델)
적용되는 오우 입출력 전압 레벨
- SN65HVDA54x : 3 Ｖ부터 5.33 Ｖ까지 적응할 수 있는 입출력 전압 범위 (가상 입출력)
- SN65HVDA54x-5 : 5가지 Ｖ VCC 디바이스 버전
오우 작동 모드 :
- 일반 모드 : 모든 장치
- 저 소비 전력 대기 모드 (VCC가 오직 가상 입출력 공급만을 시스템 전원을 절약하는 것 필요로 하 요구하지 않았습니다)
- SN65HVDA540 : 어떤 기상
- SN65HVDA541 : RXD는 요구를 깨웁니다
- 무음 (수신 전용) 방식 : HVDA542
오우 높은 전자기 컴플라이언스 (EMC)
오우 보호
- 가상 입출력과 VCC 위의 부족 전압 보호
- -27 Ｖ에서 40 Ｖ의 버스폴트 보호
HVDA540QDRQ1의 애플리케이션
자동차 애플리케이션을 위한 오우 SAE J2284 고속이 깡통
오우 SAE J1939 표준 데이터 버스 인터페이스
오우 GMW3122 이중 선 깡통 물리 계층
오우 ISO 11783 표준 데이터 버스 인터페이스
오우 NMEA 2000 표준 데이터 버스 인터페이스
환경적이 & HVDA540QDRQ1의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
