상세 정보 |
|||
| 패키지: | 트레이 | 제품 상태: | 활동가 |
|---|---|---|---|
| 기능: | 회선 접속 장치 (리우) | 인터페이스: | 리우 |
| 전압 - 공급: | 3.13V ~ 3.47V | 작동 온도: | -40' Ｃ ~ 85' Ｃ |
| 증가하는 타입: | 표면 부착 | 패키지 / 건: | 80-LQFP |
제품 설명
사양82V2042EPFG
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 상호 작용 | |
| 텔레콤 | |
| 제조업체 | Renesas Electronics America Inc. |
| 시리즈 | - |
| 패키지 | 쟁반 |
| 제품 상태 | 활동적인 |
| 기능 | LIU(라인 인터페이스 장치) |
| 상호 작용 | 리우 |
| 전압 - 공급 | 3.13V ~ 3.47V |
| 전류 - 공급 | - |
| 작동 온도 | -40°C ~ 85°C |
| 장착 유형 | 표면 실장 |

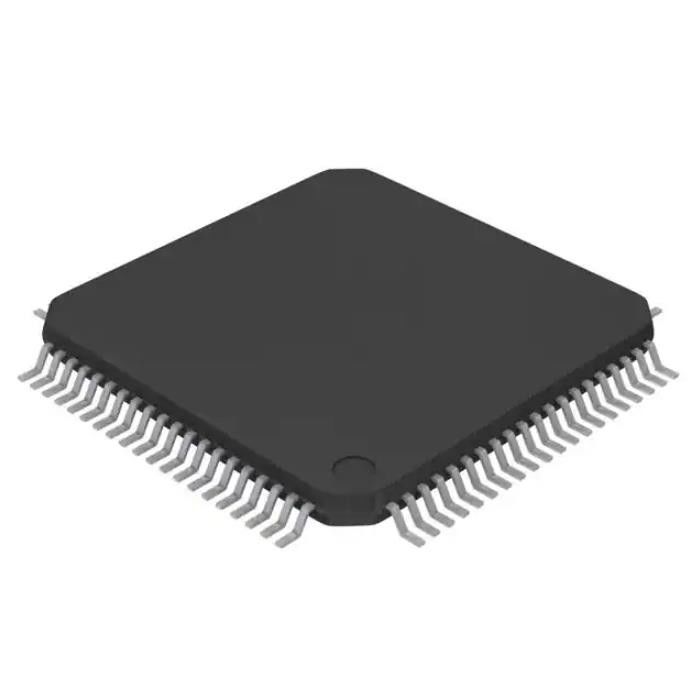

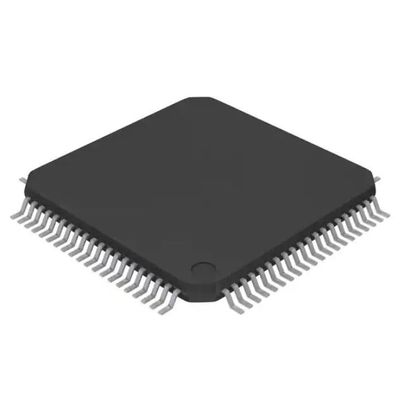

| 패키지/케이스 | 80-LQFP |
| 공급자 장치 패키지 | 80-TQFP(14x14) |
| 기본 제품 번호 | 82V2042 |
특징82V2042EPFG
• 이중 채널 T1/E1/J1 단거리 회선 인터페이스
• 외부 릴레이 없이 1+1 보호를 위한 HPS(Hitless Protection Switching) 지원
• 프로그래밍 가능한 T1/E1/J1 전환 기능으로 모든 라인 조건에 대해 하나의 BOM 허용
• 디지털 인터페이스에서 허용 오차가 5V인 단일 3.3V 전원 공급 장치
• 의 사양을 충족하거나 능가합니다.
- ANSI T1.102, T1.403 및 T1.408
- ITU I.431, G.703, G.736, G.775 및 G.823
- ETSI 300-166, 300-233 및 TBR12/13
- AT&T 출판 62411
• 소프트웨어 프로그래밍 가능 또는 하드웨어 선택 가능:
- 웨이브 쉐이핑 템플릿
- 선로 종단 임피던스(T1:100Ω, J1:110Ω, E1: 75Ω/120Ω)
- 임의의 펄스 모양 조정
- JA(Jitter Attenuator) 위치(수신 경로 또는 전송 경로)
- 단일 레일/이중 레일 시스템 인터페이스
- B8ZS/HDB3/AMI 라인 인코딩/디코딩
- 송신 클록(TCLK) 및 수신 클록(RCLK)의 활성 에지
- 송신 데이터(TDATA) 및 수신 데이터(RDATA)의 활성 레벨
- 수신기 또는 송신기 전원 차단
- 라인 드라이버를 위한 높은 임피던스 설정
- E1에 대한 215-1 PRBS 다항식을 사용한 PRBS(Pseudo Random Bit Sequence) 생성 및 감지
- T1/J1에 대한 220-1 QRSS 다항식을 사용한 QRSS(Quasi Random Sequence Signals) 생성 및 감지
- 16비트 BPV(Bipolar Pulse Violation) / Excess Zero/ PRBS 또는 QRSS 오류 카운터
- 아날로그 루프백, 디지털 루프백, 원격 루프백 및 인밴드 루프백
• 최대 -20dB의 적응형 수신 감도(호스트 모드만 해당)
• ITU G.772 사양에 따른 비간섭 모니터링
• 라인 드라이버용 단락 보호 및 내부 보호 다이오드
• 프로그래밍 가능한 LOS 레벨로 LOS(신호 손실) 감지(호스트 모드만 해당)
• AIS(알람 표시 신호) 감지
• JTAG 인터페이스
• 직렬 제어 인터페이스, Motorola 및 Intel Non-Multiplexed 인터페이스 및 하드웨어 제어 모드 지원
• 82V2082 T1/E1/J1 Long Haul/Short Haul LIU 및 82V2052E E1 Short Haul LIU와 호환되는 핀
• 80핀 TQFPGreen 패키지 옵션으로 제공
IDT82V2042E는 이중 채널 T1, E1 또는 J1 라인 인터페이스 장치로 구성할 수 있습니다.IDT82V2042E는 클록/데이터 복구, AMI/B8ZS/HDB3 라인 디코딩을 수행하고 LOS 상태를 감지 및 보고합니다.수신 감도를 높이고 LOS 레벨 프로그래밍을 활성화하기 위해 통합 적응형 이퀄라이저를 사용할 수 있습니다.전송 경로에는 AMI/B8ZS/HDB3 인코더와 Waveform Shaper가 있습니다.수신 경로 또는 전송 경로에 배치할 수 있는 하나의 지터 감쇠기가 있습니다.지터 감쇠기를 비활성화할 수도 있습니다.IDT82V2042E는 단일 레일 및 이중 레일 시스템 인터페이스를 모두 지원합니다.네트워크 유지 보수를 용이하게 하기 위해 PRBS/QRSS 생성/검출 회로가 칩에 통합되어 있으며 응용 프로그램에 따라 다른 유형의 루프백을 설정할 수 있습니다.채널별로 75Ω, 100Ω, 110Ω, 120Ω의 4가지 선로 종단 임피던스를 선택할 수 있습니다.이 칩은 또한 드라이버 단락 보호 및 내부 보호 다이오드를 제공하고 JTAG 경계 스캐닝을 지원합니다.칩은 소프트웨어 또는 하드웨어로 제어할 수 있습니다.IDT82V2042E는 LAN, WAN, 라우터, 무선 기지국, IAD, IMA, IMAP, 게이트웨이, 프레임 릴레이 액세스 장치, CSU/DSU 장비 등에 사용할 수 있습니다.
환경 및 수출 분류82V2042EPFG
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
