상세 정보 |
|||
| 제품 상태: | 활동가 | 출력형: | 트랜지스터 드라이버 |
|---|---|---|---|
| 기능: | 증가, 증가 / 감소 | 출력 구조: | 긍정 |
| 토폴로지: | 부스트, 플라이백, SEPIC | 출력의 수: | 1 |
| 출력 단계: | 1 | 전압 - 공급 (Vcc/Vdd): | 2.97V ~ 40V |
제품 설명

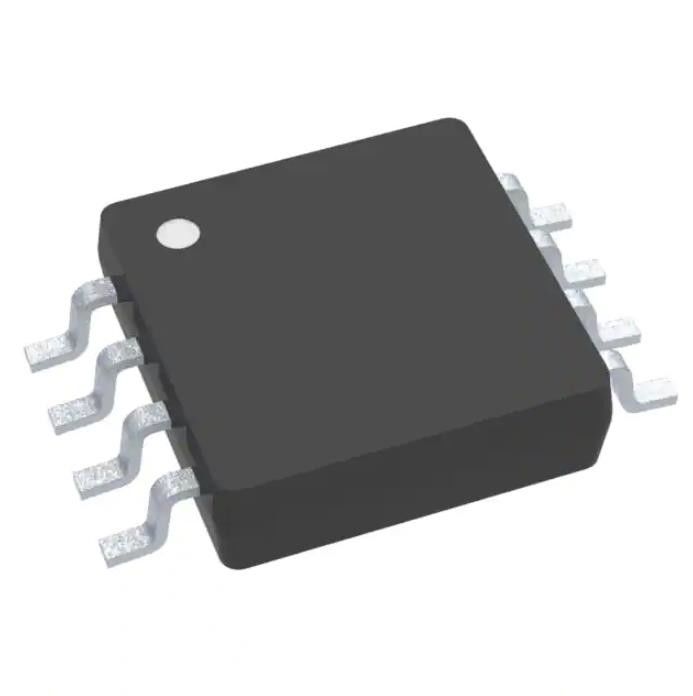

LM3478MM/NOPB General Purpose Relays Ic Reg Ctrlr Mult Top 8vssop
부스트, 플라이백, SEPIC 조정기 포지티브 출력 승압, 승압/강압 DC-DC 컨트롤러 IC 8-VSSOP
사양LM3478MM/NOPB
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| DC DC 스위칭 컨트롤러 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 출력 유형 | 트랜지스터 드라이버 |
| 기능 | 승압, 승압/강압 |
| 출력 구성 | 긍정적인 |
| 토폴로지 | 부스트, 플라이백, SEPIC |
| 출력 수 | 1 |
| 출력 단계 | 1 |
| 전압 - 공급(Vcc/Vdd) | 2.97V ~ 40V |
| 주파수 - 스위칭 | 100kHz ~ 1MHz |
| 듀티 사이클(최대) | 100% |
| 동기식 정류기 | 아니요 |
| 클록 동기화 | 아니요 |
| 직렬 인터페이스 | - |
| 제어 기능 | 활성화, 주파수 제어 |
| 작동 온도 | -40°C ~ 125°C(TJ) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 8-TSSOP, 8-MSOP(0.118", 폭 3.00mm) |
| 공급자 장치 패키지 | 8-VSSOP |
| 기본 제품 번호 | LM3478 |
특징LM3478MM/NOPB
• 8리드 VSSOP-8 및 SOIC-8 패키지
• 1A 피크 전류 기능을 갖춘 내부 푸시풀 드라이버
• 전류 제한 및 과열 차단
• Capacitor와 Resistor로 최적화된 주파수 보상
• 내부 소프트 스타트
• 현재 모드 작동
• 히스테리시스가 있는 저전압 차단
• WEBENCH Power Designer와 함께 LM3478을 사용하여 맞춤형 설계 생성
애플리케이션 ~의LM3478MM/NOPB
• 분산 전원 시스템
• 배터리 충전기
• 오프라인 전원 공급 장치
• 통신 전원 공급 장치
• 자동차 전원 시스템
• 2.97V ~ 40V의 넓은 공급 전압 범위
• 100kHz ~ 1MHz 조정 가능한 클록 주파수
• 2.5%(과열) 내부 참조
• 10µA 차단 전류(과열)
• 분산 전원 시스템
• 배터리 충전기
• 오프라인 전원 공급 장치
• 통신 전원 공급 장치
• 자동차 전원 시스템
• 2.97V ~ 40V의 넓은 공급 전압 범위
• 100kHz ~ 1MHz 조정 가능한 클록 주파수
• 2.5%(과열) 내부 참조
• 10µA 차단 전류(과열)
환경 및 수출 분류LM3478MM/NOPB
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
