| 제품 상태: | 활동가 | 출력형: | 트랜지스터 드라이버 |
|---|---|---|---|
| 기능: | 승압, 강압, 승압/강압 | 출력 구조: | 긍정 |
| 토폴로지: | 달러, 상승, 세픽 | 출력의 수: | 3 |
| 출력 단계: | 1 | 전압 - 공급 (Vcc/Vdd): | 0.8V ~ 42V |
제품 설명
LM5127QRGZRQ1 범용 계전기 42v Wide-Vin Triple Buck And Boo
벅, 부스트, SEPIC 조정기 포지티브 출력 승압, 강압, 승압/강압 DC-DC 컨트롤러 IC 48-VQFN(7x7)

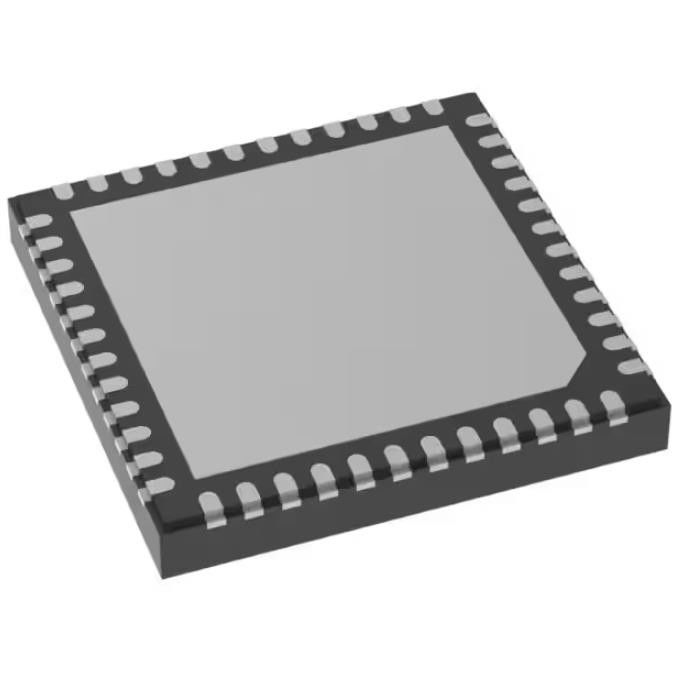

사양 LM5127QRGZRQ1
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| DC DC 스위칭 컨트롤러 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 출력 유형 | 트랜지스터 드라이버 |
| 기능 | 승압, 강압, 승압/강압 |
| 출력 구성 | 긍정적인 |
| 토폴로지 | 벅, 부스트, SEPIC |
| 출력 수 | 삼 |
| 출력 단계 | 1 |
| 전압 - 공급(Vcc/Vdd) | 0.8V ~ 42V |
| 주파수 - 스위칭 | 100kHz ~ 2.2MHz |
| 듀티 사이클(최대) | 94% |
| 동기식 정류기 | 아니요 |
| 클록 동기화 | 예 |
| 직렬 인터페이스 | - |
| 제어 기능 | 전류 제한, 활성화, 주파수 제어, 소프트 스타트 |
| 작동 온도 | -40°C ~ 150°C(TJ) |
| 장착 유형 | 표면 실장, 웨터블 플랭크 |
| 패키지/케이스 | 48-VFQFN 노출형 패드 |
| 공급자 장치 패키지 | 48-VQFN(7x7) |
| 기본 제품 번호 | LM5127 |
특징LM5127QRGZRQ1
• 자동차 애플리케이션용 AEC-Q100 인증
– 온도 등급 1: –40°C ~ +125°C, TA
• 기능 안전 가능
– 기능적 안전 시스템 설계를 돕기 위해 사용 가능한 문서
• 다양한 아키텍처에 적합하고 확장 가능
– 3중 출력 동기 컨트롤러
– 유연한 토폴로지
• CH1: 부스트/벅 토폴로지
• CH2, CH3: 2개의 단상 벅/dualphaseinterleaved 벅 토폴로지
– 채널당 활성화 핀 및 PGOOD 표시기
– 선택적 낮은 IQ 배터리 모니터
• 자동차 애플리케이션을 위한 넓은 작동 범위
– 3.8V~42V 입력 작동 범위
– BIAS ≥ 3.8V일 때 최소 부스트 입력 0.8V
– 부스트 출력: 최대 42V까지 조정 가능
– 벅 출력: 고정 3.3V, 5V 또는 조정0.8 -42V
– VSUPPLY>VLOAD(부스트)일 때 바이패스 동작
– VSUPPLY ≈ VLOAD(벅)일 때 LDO 동작
• 최소화된 배터리 소모
– 차단 전류 ≤ 2.8μA
– 낮은 IQ 절전 모드로 자동 전환
– 절전 모드에서 배터리 소모
• 3.3V 벅 온 시 IQ≤ 14μA
• 3.3V 및 5V 벅 온 시 IQ≤ 22μA
• 바이패스에서 3.3V, 5V 벅 온 및 부스트 시 IQ≤ 32μA
– 강력한 5V 드라이버를 사용한 고효율
– 이중 입력 VCC 및 VDD 조정기
• 작고 비용 효율적인 솔루션
– 최대 스위칭 주파수 2.2MHz
– 내부 부트 다이오드(부스트)
– 일정한 피크 전류 제한
– DCR 인덕터 전류 감지 지원
– 웨터블 플랭크가 있는 QFN-48
• AM 대역 간섭 및 혼선 방지
– 선택적 시계 동기화
– 100kHz ~ 2.2MHz의 스위칭 주파수
– 선택 가능한 스위칭 모드(FPWM, 다이오드 에뮬레이션 및 스킵 모드)
• EMI 완화
– 선택적 프로그래밍 가능 확산 스펙트럼
• 프로그래밍 가능성 및 유연성
– 프로그래밍 가능한 깨우기 및 절전 임계값
– 동적 스위칭 주파수 프로그래밍
– 조정 가능한 소프트 시작 시간
– 0.8V ±1% 기준을 사용하여 조정 가능한 출력
– 적응형 불감 시간 제어
• 통합 보호 기능
– 과전류 보호
• 사이클별 피크 전류 제한
• 선택적 히컵 모드 보호(벅)
• 선택적 래치 오프 모드 보호(벅)
– 과전압 보호
– HB-SW 단락 보호(부스트)
– 과열 차단
애플리케이션~의LM5127QRGZRQ1
• 자동차 인포테인먼트/클러스터
• 자동차 차체 전자장치/조명
• 자동차 ADAS
환경 및 수출 분류LM5127QRGZRQ1
| 기인하다 | 설명 |
| RoHS 상태 | 해당 없음 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
