상세 정보 |
|||
| 경향 - 출력: | 10A | 주파수 - 스위칭: | 200kHz ~ 2.2MHz |
|---|---|---|---|
| 동기 정류기: | 예 | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) |
| 증가하는 타입: | 표면 부착 | 패키지 / 건: | 20-VFQFN 노출된 패드 |
| 공급자 소자 패키지: | 20-vqfn (3.5x4.5) | 베이스 상품 다수: | TPS61088 |
| 하이 라이트: | TPS61088QRHLRQ1 DIP IC,DIP IC 소켓 PWR MGMT,PWR MGMT Ic 스위칭 레귤레이터 |
||
제품 설명

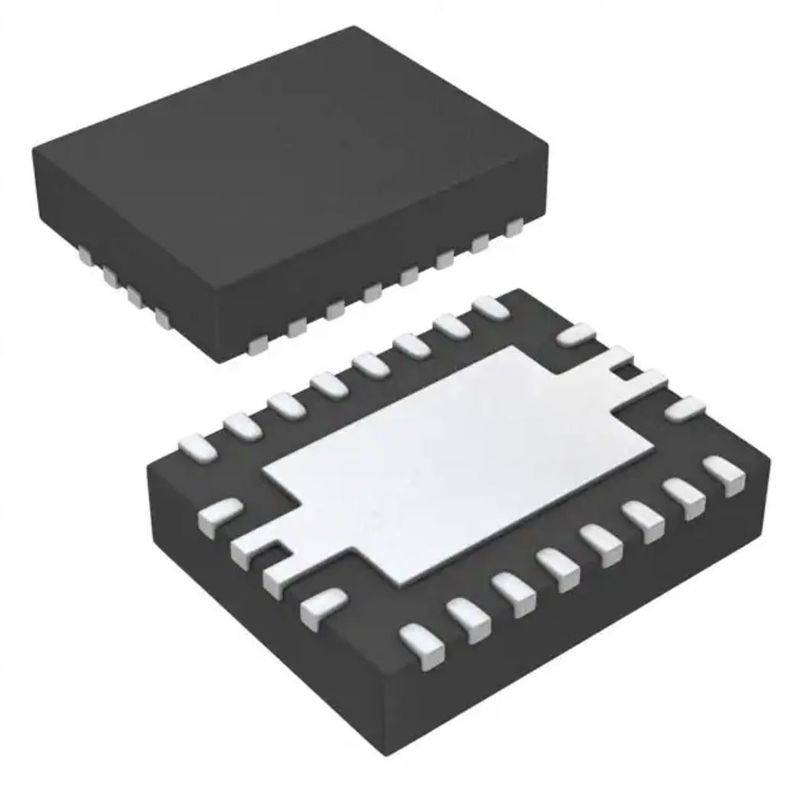

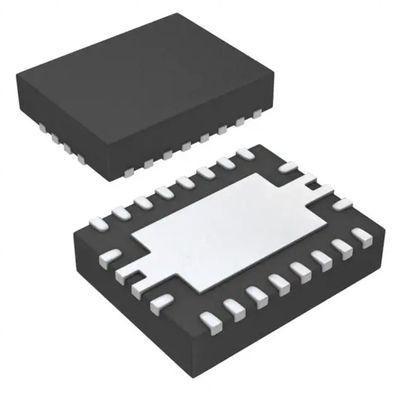

TPS61088QRHLRQ1 Dip Ic 소켓 Ic Pwr Mgmt 스위칭 레귤레이터
부스트 스위칭 조정기 IC 포지티브 가변 4.5V 1 출력 10A 20-VFQFN 노출형 패드
사양 TPS61088QRHLRQ1
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전압 조정기 - DC DC 스위칭 조정기 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 및 릴(TR) |
| 제품 상태 | 활동적인 |
| 기능 | 스텝업 |
| 출력 구성 | 긍정적인 |
| 토폴로지 | 후원 |
| 출력 유형 | 조절할 수 있는 |
| 출력 수 | 1 |
| 전압 - 입력(최소) | 2.7V |
| 전압 - 입력(최대) | 12V |
| 전압 - 출력(최소/고정) | 4.5V |
| 전압 - 출력(최대) | 12.6V |
| 전류 - 출력 | 10A |
| 주파수 - 스위칭 | 200kHz ~ 2.2MHz |
| 동기식 정류기 | 예 |
| 작동 온도 | -40°C ~ 125°C(TJ) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 20-VFQFN 노출형 패드 |
| 공급자 장치 패키지 | 20-VQFN(3.5x4.5) |
| 기본 제품 번호 | TPS61088 |
특징TPS61088QRHLRQ1
• AEC-Q100 인증자동차 애플리케이션:
– 장치 온도1등급: –40°C ~+125°C, 타
• 입력 전압 범위: 2.7~ 12V
• 출력 전압 범위: 4.5~12.6V
• 10A 스위치 전류
• 90% 이상VIN = 5V에서의 효율,VOUT = 9V 및 IOUT = 3A
• 사이의 모드 선택PFM 모드 및 강제경부하 시 PWM 모드
• VIN으로의 1µA 전류종료 중 고정
• 저항 프로그래밍 가능스위치 피크 전류 제한
• 조정 가능한 스위칭주파수: 200kHz ~ 2.2메가헤르츠
• 프로그래밍 가능한 소프트 스타트
• 출력 과전압13.2V에서 보호
• 주기별과전류 보호
• 과열 차단
• 4.50mm × 3.50mm 20-핀 VQFN 패키지
• 맞춤형 디자인 만들기TPS61088-Q1 사용WEBENCH 전원으로디자이너
애플리케이션~의TPS61088QRHLRQ1
• 자동차 전자 전화
• 자동차용 스마트 안테나
• 자동차 파워 오버동축 애플리케이션
환경 및 수출 분류TPS60400DBVR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 2 (1년) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
