상세 정보 |
|||
| 전압 - 입력 (민): | 3V | 전압 - 입력 (맥스): | 5.5 Ｖ |
|---|---|---|---|
| 전압 - 출력 (Min/Fixed): | 0.8 Ｖ | 전압 - 출력 (맥스): | 4.5 Ｖ |
| 경향 - 출력: | 2A | 주파수 - 스위칭: | 2.2MHz |
제품 설명
LM26420XSQ/NOPB 스위치 조절기 ICREG BUCK ADJ 2A DL 16WQFN
벅 스위치 조절기 IC 긍정적 조절 0.8V 2 출력 2A 16-WQFN 노출 패드
스펙 LM26420XSQ/NOPB
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - DC DC 스위치 조절기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 액티브 |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 유형 | 조정 가능 |
| 출력 수 | 2 |
| 전압 - 입력 (분) | 3V |
| 전압 - 입력 (최대) | 5.5V |
| 전압 - 출력 (분 / 고정) | 0.8V |
| 전압 - 출력 (최대) | 4.5V |
| 전류 - 출력 | 2A |
| 주파수 - 전환 | 2.2MHz |
| 동시 수정기 | 네 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |

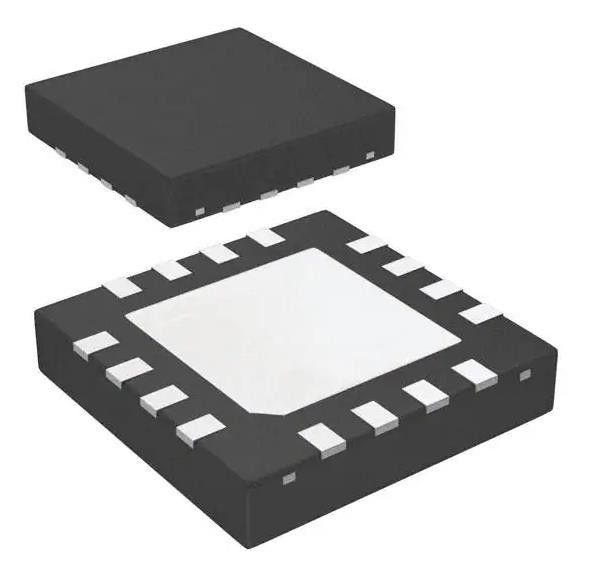

| 패키지 / 케이스 | 16-WQFN 노출 패드 |
| 공급자의 장치 패키지 | 16-WQFN (4x4) |
| 기본 제품 번호 | LM26420 |
특징의LM26420XSQ/NOPB
• CISPR25 클래스 5 유도 배출량
입력 전압 범위 3V ~ 5.5V
출력 전압 범위 0.8V ~ 4.5V
• 2A 출력 전류
• 높은 스위치 주파수: 2.2 MHz (LM26420X) 0.55 MHz (LM26420Y)
• 0.8V, 1.5% 내부 전압 참조
• 내부 부드러운 시작
• 독립적 인 전력 각 출력에 대한 좋은 정확성
• 현재 모드, PWM 동작
• 열 차단
• 초전압 보호
• 선별된 출력 부하로 시작
• 조절기 180° 비상화
• WEBENCH® 파워 디자이너로 LM26420을 사용하여 사용자 지정 디자인을 생성합니다.
신청서의LM26420XSQ/NOPB
• FPGAs의 지역 5V ~ V 코어
• HDD 및 셋톱 박스의 코어 전원
• USB 전원 장치
• CPU에 대한 전원 코어 및 I/O 전압
환경 및 수출 분류의LM26420XSQ/NOPB
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
