상세 정보 |
|||
| 레귤레이터 수: | 1 | 전압 - 입력 (맥스): | 16V |
|---|---|---|---|
| 전압 - 출력 (Min/Fixed): | 3.3V | 전압 강하(최대): | 250mA에 있는 0.85V |
| 경향 - 출력: | 250 uA | 경향 - 정지하 (Iq): | 95 uA |
| 경향 - 공급 (맥스): | 4mA | 작동 온도: | -40' Ｃ ~ 125' Ｃ |
| 하이 라이트: | SOT23-5 전압 레귤레이터 IC,3.3V 전압 레귤레이터 IC,LP2992AIM5X-3.3/NOPB |
||
제품 설명

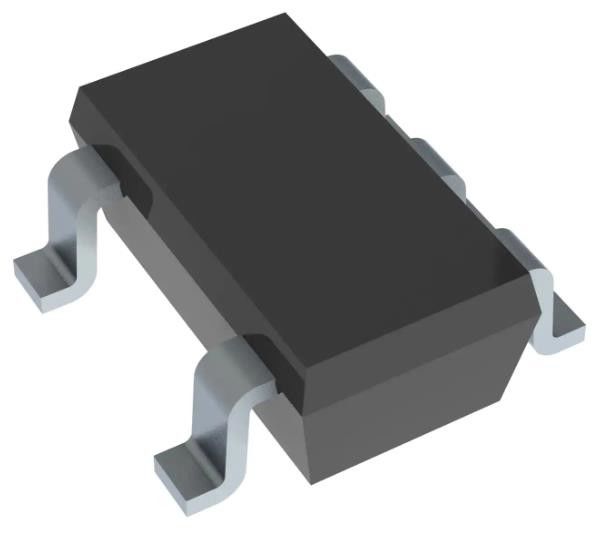

LP2992AIM5X-3.3/NOPB 선형 전압 조절기 IC 3.3V 250MA SOT23-5
선형 전압 조절기 IC 긍정적 고정 1 출력 250mA SOT-23-5
스펙 LP2992AIM5X-3.3/NOPB
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 고정 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 16V |
| 전압 - 출력 (분 / 고정) | 3.3V |
| 전압 - 출력 (최대) | - |
| 전압 절감 (최대) | 0.85V @ 250mA |
| 전류 - 출력 | 250mA |
| 전류 - 조용 (Iq) | 95μA |
| 전류 - 공급 (최대) | 4mA |
| PSRR | 45dB (1kHz) |
| 제어 기능 | 활성화 |
| 보호 기능 | 과전류, 과온, 단회로 |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | SC-74A, SOT-753 |
| 공급자의 장치 패키지 | SOT-23-5 |
| 기본 제품 번호 | LP2992 |
특징의LP2992AIM5X-3.3/NOPB
입력 전압 범위: 2.2V ~ 16V
출력 전압 범위: 1.5V ~ 5V
• 넓은 공급 전압 범위 (최대 16V)
• 출력 전압 정확도 1% (A 등급)
• 초저출력 전압
• 250mA 출력 전류
• 낮은 ESR 출력 콘덴시터와 안정적
• 끄면 < 1-μA 평온 전류
• 모든 부하에서 낮은 지상 핀 전류
• 높은 최고 전류 용량
• 낮은 ZOUT: 0.3-Ω 전형적 (10 Hz ~ 1 MHz)
• 과열 및 과류 보호
-40°C ~ +125°C 분기 온도 범위
• 가능한 가장 작은 크기 (SOT-23, WSON 패키지)
• 최소한의 외부 부품이 필요합니다.
• 맞춤형 전압
신청서의LP2992AIM5X-3.3/NOPB
• 휴대 전화
• 손바닥 컴퓨터/랩톱 컴퓨터
• 개인 디지털 보조기 (PDA)
• 캠코더, 개인 스테레오, 카메라
환경 및 수출 분류의LP2992AIM5X-3.3/NOPB
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
