상세 정보 |
|||
| 출력의 수: | 2 | 전압 - 출력 (맥스): | 7V |
|---|---|---|---|
| 경향 - 출력: | 3A | 작동 온도: | -40' Ｃ ~ 85' Ｃ |
| 출력형: | 조정할 수 있습니다 | 전압 - 입력 (민): | 4.5V |
| 하이 라이트: | 조정할 수 있는 IC 교환 조절기,16-VQFN IC 교환 조절기,TPS54394RSAR |
||
제품 설명

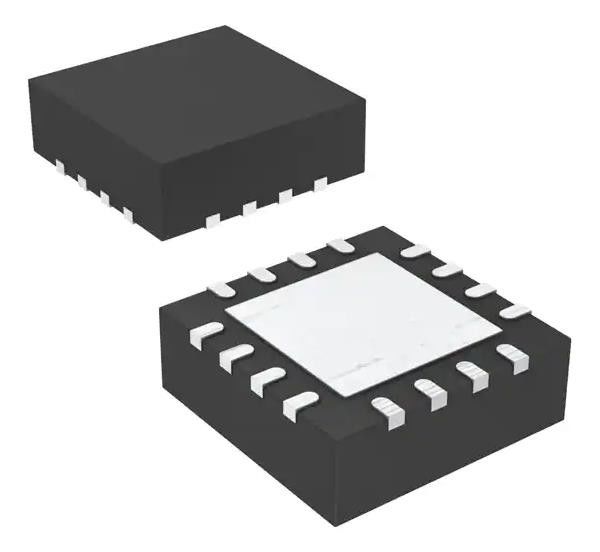

TPS54394RSAR 교환 조절기 IC 0.76V 2 출력 3A 16-VQFN 노출된 패드
IC 레그 달러 ADJ 3A DL 16QFN
TPS54394RSAR의 상술
| 타입 | 기술 |
| 범주 | 전압 조절기 - DC DC 교환 조절기 |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | D-CAP2TM, Eco -모데트텀 |
| 패키지 | 테이프 & 릴 (TR) |
| 제품 상태 | 활동가 |
| 기능 | 감소 |
| 출력 구조 | 긍정 |
| 토폴로지 | 달러 |
| 출력형 | 조정할 수 있습니다 |
| 출력의 수 | 2 |
| 전압 - 입력 (민) | 4.5V |
| 전압 - 입력 (맥스) | 18V |
| 전압 - 출력 (Min/Fixed) | 0.76V |
| 전압 - 출력 (맥스) | 7V |
| 경향 - 출력 | 3A |
| 주파수 - 스위칭 | 700kHz |
| 동기 정류기 | 예 |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 16-VQFN 노출된 패드 |
| 공급자 소자 패키지 | 16-qfn (4x4) |
| 베이스 상품 다수 | TPS54394 |
TPS54394RSAR 교환 조절기 IC의 특징
*D-CAP2TM 제어 모드
- 빠른 일시적인 것 응답
- 어떤 외부 부품도 루프 보상을 요구하지 않았습니다
- 요업 출력 커패시터로 적합합니다
*Wide 입력전압 범위 : 4.5 18 Ｖ에 대한 Ｖ
*Output 전압 범위 : 7 Ｖ에 대한 0.76 Ｖ
저듀티 주기 적용에 대해 최적화된 *Highly 효율적 통합된 FET
- 90 mQ (높은 쪽)과 60 mQ (낮은 쪽)
*High 초기 기준 정확도
*Supports 상수 3 한 양쪽 채널에
*Low-Side 초당 회전수 (계속) 손실없는 전류 감지
*Fixed 연 선도 : 1명의 부인
*Non-Sinking은 연 선도를 미리 바이어싱시켰습니다
*Powergood
*700 킬로 헤르츠 전환 주파수
*Cycle-by-Cycle 과전류 한계 제어
과부하 방지를 위한 *Hiccup 타이머
*OCL/UVLO/TSD 보호
통합된 상승 pmos 스위치와 *Adaptive 게이트 드라이버
(계속) 4000ppm/C로 열띠게 콤프엔스아테드로스 때문의 *ocp 상수
*16-Pin HTSSOP,16-Pin VQFN
저 부하에 있는 고효율을 위한 *Auto-Skip Eco moderm
TPS54394RSAR의 애플리케이션
광범위한 적용을 위한 저전력 시스템에서 *Point-of-Load 규제
- 디지털 TV 전원 공급기
- 네트워킹 가정용 단말기
- 디지털 STB (STB)
- DVD 플레이어 / 리코더
- 게이밍 콘솔과 다릅니다
환경적이 & TPS54394RSAR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 2 (1년) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
