상세 정보 |
|||
| 토폴로지: | 달러 | 출력의 수: | 1 |
|---|---|---|---|
| 출력 단계: | 1 | 전압 - 공급 (Vcc/Vdd): | 6V ~ 100V |
| 주파수 - 스위칭: | 200kHz, 535kHz | 동기 정류기: | 네 |
| 클록 동기화: | 네 | 작동 온도: | -55' Ｃ ~ 125' Ｃ (TJ) |
| 하이 라이트: | LM5116MHX / NOPB,LM5116MHX / NOPB Buck Regulator IC,계단 아래 DC DC 컨트롤러 IC |
||
제품 설명

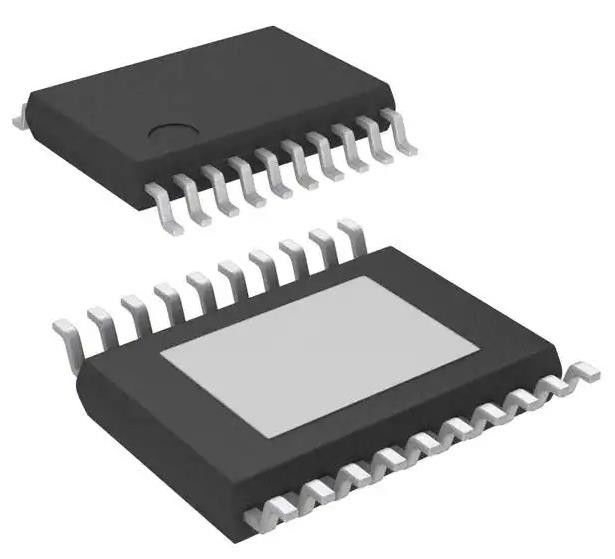

LM5116MHX / NOPB Buck Regulator 양성 출력 단계 아래 DC-DC 컨트롤러 IC
IC REG CTRLR BUCK 20TSSOP
스펙LM5116MHX/NOPB
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| DC DC 스위치 컨트롤러 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 출력 유형 | 트랜지스터 드라이버 |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 수 | 1 |
| 출력 단계 | 1 |
| 전압 - 공급 (Vcc/Vdd) | 6V ~ 100V |
| 주파수 - 전환 | 200kHz, 535kHz |
| 작업 주기 (최대) | - |
| 동시 수정기 | 네 |
| 클럭 동기화 | 네 |
| 일련 인터페이스 | - |
| 제어 기능 | 가동, 주파수 제어, 램프, 부드러운 시작 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 20-PowerTSSOP (0.173", 4.40mm 너비) |
| 공급자의 장치 패키지 | 20-HTSSOP |
| 기본 제품 번호 | LM5116 |
특징LM5116MHX/NOPB
• 픽 전류 모드 에뮬레이션
• 100V까지의 넓은 작동 범위
• 낮은 IQ 종료 (< 10μA)
• 표준 또는 논리 레벨 MOSFET를 드라이브
• 견고한 3.5A 피크 게이트 드라이브
• 1MHz까지 자유 운행 또는 동기 작동
• 선택적 다이오드 에뮬레이션 모드
• 1.215V에서 80V까지 프로그래밍 가능한 출력
• 정확성 1.5% 전압 참조
• 프로그래밍 가능한 전류 제한
• 프로그램 할 수 있는 부드러운 시작
• 프로그램 할 수 있는 라인 저전압 잠금
• 자동으로 외부 편향 공급 장치로 전환
• HTSSOP-20 노출 패드
• 열 차단
• WEBENCH 파워 디자이너와 함께 LM5116를 사용하여 사용자 정의 디자인을 생성
의 적용LM5116MHX/NOPB
• 자동차 인포테인먼트
• 산업용 DC-DC 모터 드라이버
• 자동차용 USB 어댑터
• 통신 서버
환경 및 수출 분류LM5116MHX/NOPB
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
