상세 정보 |
|||
| 토폴로지: | 달러 | 출력 유형: | 고정됩니다 |
|---|---|---|---|
| 출력의 수: | 1 | 전압 - 입력 (민): | 4.5V |
| 전압 - 입력 (최대): | 36V | 전압 - 출력 (분 / 고정): | 3.3V |
| 전류 - 출력: | 400mA | 주파수 - 스위칭: | 250kHz ~ 600kHz |
제품 설명

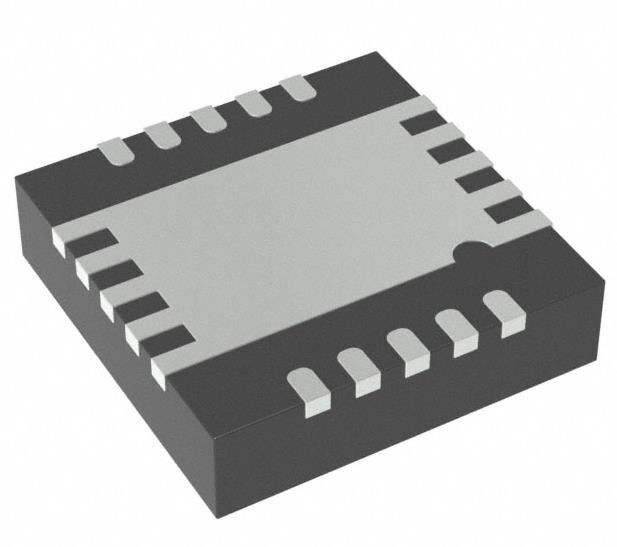

A6984TR Buck Switching Regulator IC 양성 고정 3.3V 1 출력 400mA 10-VFDFN
스펙 A6984TR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - DC DC 스위치 조절기 | |
| Mfr | STM이크로전자 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 유형 | 고정 |
| 출력 수 | 1 |
| 전압 - 입력 (분) | 4.5V |
| 전압 - 입력 (최대) | 36V |
| 전압 - 출력 (분 / 고정) | 3.3V |
| 전압 - 출력 (최대) | - |
| 전류 - 출력 | 400mA |
| 주파수 - 전환 | 250kHz ~ 600kHz |
| 동시 수정기 | 네 |
| 작동 온도 | -40°C ~ 125°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 10-VFDFN 노출 패드 |
| 공급자의 장치 패키지 | 10-VFDFPN (4x4) |
| 기본 제품 번호 | A6984 |
특징 A6984TR
*AEC-Q100 자격
*400 mA DC 출력 전류
*4.5V ~ 36V 작동 입력 전압
*동시 수정
*저소비 모드 또는 저소음 모드
* 75 μA IQ 가벼운 부하에서 (LCM VOUT = 3.3 V)
*13 μA IQ-SHTDWN
* 조절 가능한 fSW (250 kHz ~ 600 kHz)
*출력 전압은 0.9V에서 조절됩니다.
* 3.3V VOUT에 저항 분할 장치가 필요하지 않습니다.
*VBIAS 가벼운 부하에서 효율을 극대화
* 350 mA 계곡 전류 제한
*일정한 시간 관리 계획
*PGOOD 오픈 컬렉터
*열력 차단
의 적용 A6984TR
*자동차 바디 및 ADAS 애플리케이션 (LCM)
*차 오디오 및 소음 낮은 애플리케이션 (LNM)
환경 및 수출 분류A6984TR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
