상세 정보 |
|||
| 출력 유형: | 조정 가능 | 출력의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (민): | 4.5V | 전압 - 입력 (최대): | 6.5V |
| 전압 - 출력 (분 / 고정): | 0.6V | 전압 - 출력 (최대): | 2V |
| 전류 - 출력: | 6A | 주파수 - 스위칭: | 800kHz, 1MHz, 1.2MHz, 1.5MHz |
제품 설명

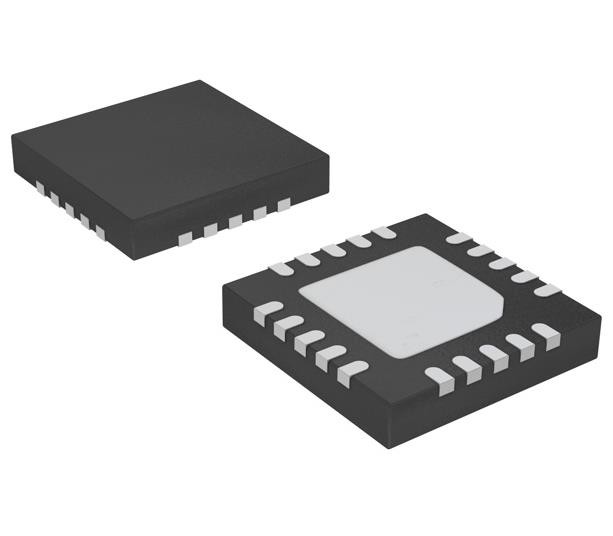

TPS51317RGBR 벅 스위치 조절기 IC 긍정 조절 0.6V 1 출력 6A
스펙 TPS51317RGBR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - DC DC 스위치 조절기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | D-CAP+TM |
| 패키지 | 테이프 & 롤 (TR) |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 유형 | 조정 가능 |
| 출력 수 | 1 |
| 전압 - 입력 (분) | 4.5V |
| 전압 - 입력 (최대) | 6.5V |
| 전압 - 출력 (분 / 고정) | 0.6V |
| 전압 - 출력 (최대) | 2V |
| 전류 - 출력 | 6A |
| 주파수 - 전환 | 800kHz, 1MHz, 1.2MHz, 1.5MHz |
| 동시 수정기 | 네 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 20-VFQFN 노출 패드 |
| 공급자의 장치 패키지 | 20-VQFN (3.5x4) |
| 기본 제품 번호 | TPS51317 |
특징 TPS51317RGBR
* 통합된 FET 변환기 w/T! 독점 D-CAP+TM 모드 아키텍처
* 최소 외부 부품 수 모든 MLCC 출력 콘덴시터 및SP/POSCAP를 지원
* 자동 건너뛰기 모드와 리플 감소 모드
* 가볍고 무거운 부하에 최적화된 효율성
* 800kHz, 1MHz, 1.2MHz 및 1.5MHz 주파수를 선택할 수 있습니다.
* 최대 6.0V 변환 전압 범위
* 조절 가능한 출력 전압 범위 0.6V에서 2V
* 작은 3.5mm x 4mm, 20pin QFN 패키지
의 적용 TPS51317RGBR
• 5V 또는 3.3V 레일에서 내려가는 저전압 애플리케이션
환경 및 수출 분류TPS51317RGBR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
