상세 정보 |
|||
| 출력의 수: | 1 | 전압 - 입력 (민): | 5.5V |
|---|---|---|---|
| 전압 - 입력 (최대): | 36V | 전압 - 출력 (분 / 고정): | 1.221V |
| 전압 - 출력 (최대): | 32.04V | 전류 - 출력: | 3A |
| 주파수 - 스위칭: | 500kHz | 동기 정류기: | 아니 |
제품 설명

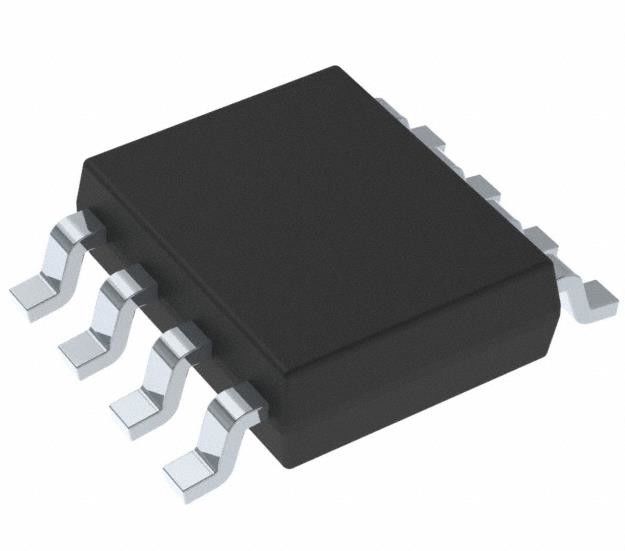

TPS5430DDA Buck Switching Regulator IC 양성 조절 1.221V 1 출력 3A
스펙 TPS5430DDA
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - DC DC 스위치 조절기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 튜브 |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 유형 | 조정 가능 |
| 출력 수 | 1 |
| 전압 - 입력 (분) | 5.5V |
| 전압 - 입력 (최대) | 36V |
| 전압 - 출력 (분 / 고정) | 1.221V |
| 전압 - 출력 (최대) | 32.04V |
| 전류 - 출력 | 3A |
| 주파수 - 전환 | 500kHz |
| 동시 수정기 | 아니 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-PowerSOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 8-SO 파워패드 |
| 기본 제품 번호 | TPS5430 |
특징 TPS5430DDA
• 넓은 입력 전압 범위:
TPS5430: 5.5V ~ 36V
TPS5431: 5.5V ~ 23V
최대 3A 연속 (4A 최고) 출력 전류
• 110mΩ 통합 MOSFET 스위치로 95%까지의 높은 효율성
• 넓은 출력 전압 범위: 1.22V까지 조정되며 초기 정확도는 1.5%입니다.
• 내부 상쇄 는 외부 부품 수 를 최소화 한다
• 작은 필터 크기에 고정된 500kHz 전환 주파수
• 입력 전압 후보로 선 조절 및 일시적 반응 개선
• 과전류 제한, 과전압 보호 및 열 차단 으로 보호 된 시스템
• 40°C ~ 125°C 가동 접점 온도 범위
• 소형 열 강화 8 핀 SO PowerPADTM 패키지로 제공됩니다.
• WEBENCH® 파워 디자이너를 사용하여 TPS5430을 사용하여 사용자 정의 디자인을 생성합니다.
의 적용 TPS5430DDA
소비자: 셋톱 박스, DVD, LCD 디스플레이
• 산업용 및 자동차용 오디오 전원 공급 장치
• 배터리 충전기, 고전력 LED 공급 장치
• 12V 및 24V 분산 전력 시스템
환경 및 수출 분류TPS5430DDA
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
