상세 정보 |
|||
| 기능: | 증가 | 토폴로지: | 상승 |
|---|---|---|---|
| 출력 유형: | 조정 가능 | 조정 가능: | 1 |
| 전압 - 입력 (민): | 2.7V | 전압 - 입력 (최대): | 12v |
| 전압 - 출력 (분 / 고정): | 4.5V | 전압 - 출력 (최대): | 12.6V |
제품 설명
TPS61088RHLT 부스트 스위치 조절기 IC 긍정 조절 4.5V 1 출력 10A
스펙 TPS61088RHLT
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - DC DC 스위치 조절기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 기능 | 스텝업 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 부스 |
| 출력 유형 | 조정 가능 |
| 출력 수 | 1 |
| 전압 - 입력 (분) | 2.7V |
| 전압 - 입력 (최대) | 12V |
| 전압 - 출력 (분 / 고정) | 4.5V |
| 전압 - 출력 (최대) | 12.6V |
| 전류 - 출력 | 10A |
| 주파수 - 전환 | 200kHz ~ 2.2MHz |
| 동시 수정기 | 네 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |

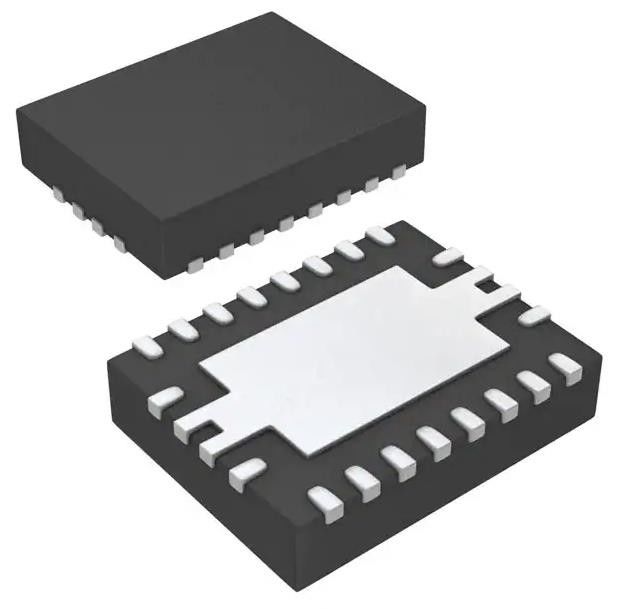

| 패키지 / 케이스 | 20-VFQFN 노출 패드 |
| 공급자의 장치 패키지 | 20-VQFN (3.5x4.5) |
| 기본 제품 번호 | TPS61088 |
특징 TPS61088RHLT
• 2.7V ~ 12V 입력 전압 범위
• 4.5V ~ 12.6V 출력 전압 범위
• 10-A 스위치 전류
• VIN = 3.3 V, VOUT = 9 V, IOUT = 3 A에서 91%까지의 효율성
• 가벼운 부하에서 PFM 모드와 강제 PWM 모드 사이의 모드 선택
• 종료 중 VIN 핀에 1.0μA 전류
• 레지스터 프로그램 가능한 스위치 최고 전류 제한
• 조정 가능한 스위치 주파수: 200kHz ~ 2.2MHz
• 프로그램 할 수 있는 부드러운 시작
• 13.2V의 출력 과전압 보호
• 주기별로 과전류 보호
• 열 차단
• 4.50mm × 3.50mm 20pin VQFN 패키지
• WEBENCH 파워 디자이너와 함께 TPS61088를 사용하여 사용자 정의 디자인을 생성
의 적용 TPS61088RHLT
• 휴대용 POS 터미널
• 블루투스TM 스피커
• 전자 담배
• 번개 인터페이스
• 빠른 충전 전원
환경 및 수출 분류TPS61088RHLT
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
