상세 정보 |
|||
| 출력 유형: | 조정 가능 | 출력의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (민): | 1.8V | 전압 - 입력 (최대): | 5.5V |
| 전압 - 출력 (분 / 고정): | 1.2V | 전압 - 출력 (최대): | 5.5V |
| 전류 - 출력: | 1.6A (스위치) | 주파수 - 스위칭: | 1.25MHz ~ 1.5MHz |
제품 설명

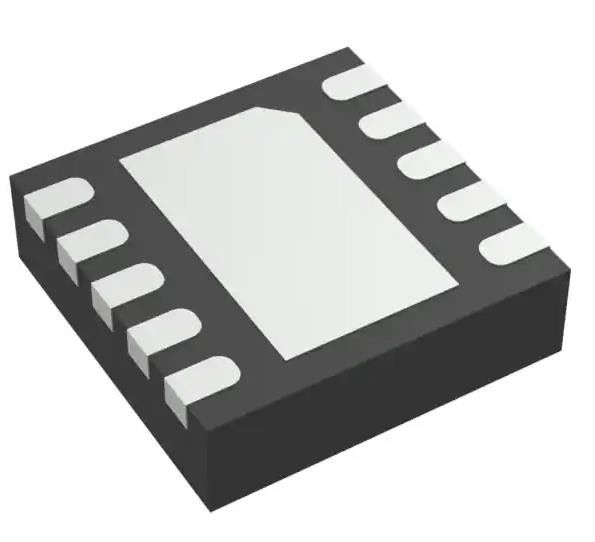

TPS63000DRCT Buck-Boost 스위칭 조절기 IC 긍정 조절 1.2V 1 출력 1.6A
스펙 TPS63000DRCT
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - DC DC 스위치 조절기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 액티브 |
| 기능 | 스텝업/스텝다운 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅-부스트 |
| 출력 유형 | 조정 가능 |
| 출력 수 | 1 |
| 전압 - 입력 (분) | 1.8V |
| 전압 - 입력 (최대) | 5.5V |
| 전압 - 출력 (분 / 고정) | 1.2V |
| 전압 - 출력 (최대) | 5.5V |
| 전류 - 출력 | 1.6A (스위치) |
| 주파수 - 전환 | 10.25MHz ~ 1.5MHz |
| 동시 수정기 | 네 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 10-VFDFN 노출 패드 |
| 공급자의 장치 패키지 | 10-VSON (3x3) |
| 기본 제품 번호 | TPS63000 |
특징 TPS63000DRCT
* 입력 전압 범위: 1.8V ~ 5.5V
* 고정 및 조절 가능한 출력 전압 옵션 1.2V에서 5.5V
* 96%까지 효율성
* 1200-mA 출력 전류 3.3 V 단계 아래 모드 (Vin = 3.6 V ~ 5.5 V)
* 부스트 모드에서 3.3V에서 800mA 출력 전류까지 (Vn > 2.4V)
* 자동으로 단계 아래와 부스 모드 사이로 전환
* 장치 비동기 전류 50A 이하
* 저출력 전력에서 효율성을 향상시키기 위해 전력 절약 모드
* 강제 고정 주파수 작동 및 동기화 가능
* 종료 중 부하 단속
* 과온 보호
* 작은 3mm x 3mm 10pin VSON 패키지 (QFN) 에 제공됩니다.
의 적용TPS63000DRCT
* 입력 전압 범위: 1.8V ~ 5.5V
* 고정 및 조절 가능한 출력 전압 옵션 1.2V에서 5.5V
* 96%까지 효율성
* 1200-mA 출력 전류 3.3 V 단계 아래 모드 (Vin = 3.6 V ~ 5.5 V)
* 부스트 모드에서 3.3V에서 800mA 출력 전류까지 (Vn > 2.4V)
* 자동으로 단계 아래와 부스 모드 사이로 전환
* 장치 비동기 전류 50A 이하
* 저출력 전력에서 효율성을 향상시키기 위해 전력 절약 모드
* 강제 고정 주파수 작동 및 동기화 가능
* 종료 중 부하 단속
* 과온 보호
* 작은 3mm x 3mm 10pin VSON 패키지 (QFN) 에 제공됩니다.
환경 및 수출 분류TPS63000DRCT
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
