상세 정보 |
|||
| 트랜지스터형: | NPN, PNP | 경향 - 수집기 (Ic) (맥스): | 200mA |
|---|---|---|---|
| 전압 - 수집기 방출기 고장 (맥스): | 40V | Ib, Ic에 있는 프스 포화 (맥스): | 300mV @ 5mA, 50mA / 400mV @ 5mA, 50mA |
| Ic, 프스에 있는 직류 전류 이득 (hFE) (민): | 10mA, 1V에 있는 100 | 전원 - 맥스: | 150mW |
제품 설명

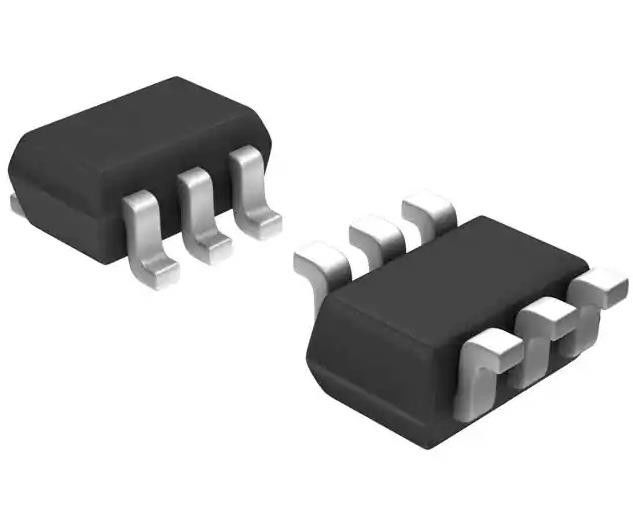

SMBT3946DW1T1G 양극 트랜지스터 배열 NPN, PNP 40V 200mA 300MHz 250MHz 150mW
스펙 SMBT3946DW1T1G
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| 양극성 (BJT) | |
| 양극 트랜지스터 배열 | |
| Mfr | 반 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 트랜지스터 유형 | NPN, PNP |
| 전류 - 수집기 (Ic) (최대) | 200mA |
| 전압 - 컬렉터 발산기 분해 (최대) | 40V |
| Vce 포화 (최대) @ Ib, Ic | 300mV @ 5mA, 50mA / 400mV @ 5mA, 50mA |
| 전류 - 컬렉터 절단 (최대) | - |
| DC 전류 증가 (hFE) (분) @ Ic, Vce | 100 @ 10mA, 1V |
| 전력 - 최대 | 150mW |
| 빈도 - 전환 | 300MHz, 250MHz |
| 작동 온도 | -55°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 6-TSSOP, SC-88, SOT-363 |
| 공급자의 장치 패키지 | SC-88/SC70-6/SOT-363 |
| 기본 제품 번호 | SMBT3946 |
특징의SMBT3946DW1T1G
• hFE, 100−300
낮은 VCE (sat), ≤ 0.4 V
• 회로 설계 를 단순화 한다
• 보드 공간 감소
• 구성 요소 수 를 줄이
• S 사전은 자동차 및 다른 애플리케이션을 위해 고유한 사이트 및 제어 변경 요구 사항을 요구합니다. AEC-Q101 자격 및 PPAP가 가능합니다.
• 이 장치는 Pb-Free, Halogen-Free/BFR-Free이며 RoHS를 준수합니다.
설명 SMBT3946DW1T1G
MBT3946DW1T1G 장치는 우리의 인기 있는 SOT−23/SOT−323 3도 장치의 산출입니다.
환경 및 수출 분류의N25Q064A13ESE40F
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.21.0075 |
