상세 정보 |
|||
| 저항력: | 2kΩ | 용인성: | ±0.1% |
|---|---|---|---|
| (와트)를 강화하세요: | 0.1W, 1/10W | 구성: | 얇은 필름 |
| 특징: | 항황, 자동차용 AEC-Q200, 수분 저항성 | 온도 계수: | ±25ppm/' Ｃ |
| 작동 온도: | -55' Ｃ ~ 155' Ｃ | 공급자의 장치 패키지: | 603 |
제품 설명

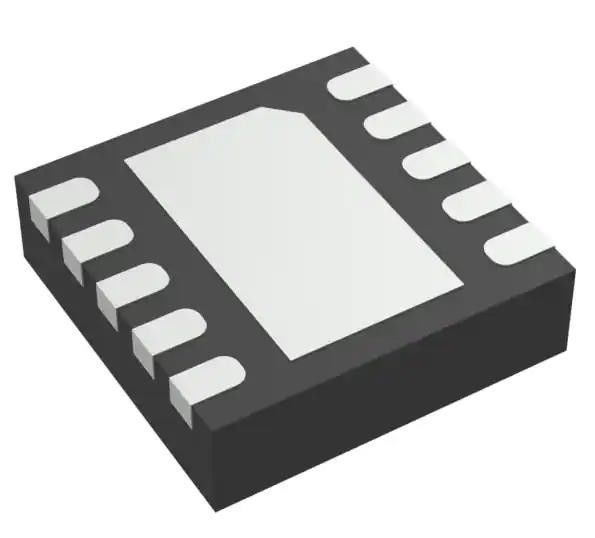

TPS63700DRCR Buck-Boost 스위칭 조절기 IC 음 조절 -2V 360mA
스펙 TPS63700DRCR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - DC DC 스위치 조절기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 기능 | 스텝업/스텝다운 |
| 출력 구성 | 음 |
| 토폴로지 | 벅-부스트 |
| 출력 유형 | 조정 가능 |
| 출력 수 | 1 |
| 전압 - 입력 (분) | 2.7V |
| 전압 - 입력 (최대) | 5.5V |
| 전압 - 출력 (분 / 고정) | -2V |
| 전압 - 출력 (최대) | -15V |
| 전류 - 출력 | 360mA |
| 주파수 - 전환 | 1.38MHz |
| 동시 수정기 | 아니 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 10-VFDFN 노출 패드 |
| 공급자의 장치 패키지 | 10-VSON (3x3) |
| 기본 제품 번호 | TPS63700 |
특징의TPS63700DRCR
* 조절 가능한 출력 전압 -15V까지
* 2.7V ~ 5.5V 입력 전압 범위
* 최대 360mA 출력 전류
* 1000-mA 전형적인 스위치 전류 제한
* 84%까지 효율성
* 전형적인 1.4-MHz 고정 주파수 PWMO 동작
* 열 차단
* 전형적인 -19-V 출력 과전압 보호
* 1.5-pA 종료 전류
* 작은 3mm x 3mm SON-10 패키지 (DRC)
비명의TPS63700DRCR
* 일반 음전압 공급
* 중소 크기의 OLED 디스플레이
* 편견 공급
환경 및 수출 분류의TPS63700DRCR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
