상세 정보 |
|||
| 출력 유형: | 고정됩니다 | 출력의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (민): | 2.05V | 전압 - 입력 (최대): | 6V |
| 전압 - 출력 (분 / 고정): | 1.2V | 전류 - 출력: | 500mA |
| 주파수 - 스위칭: | 2MHz | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) |
제품 설명

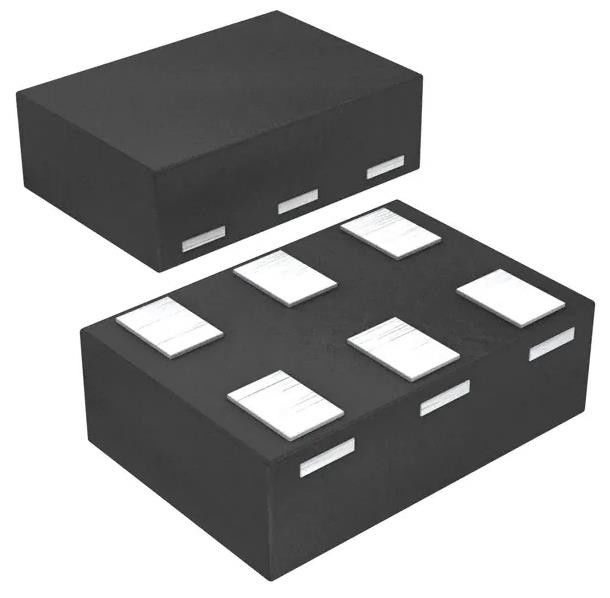

TPS62235DRYR 벅 스위칭 조절기 IC 양성 고정 1.2V 1 출력 500mA 6-UFDFN
스펙 TPS62235DRYR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - DC DC 스위치 조절기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 유형 | 고정 |
| 출력 수 | 1 |
| 전압 - 입력 (분) | 2.05V |
| 전압 - 입력 (최대) | 6V |
| 전압 - 출력 (분 / 고정) | 1.2V |
| 전압 - 출력 (최대) | - |
| 전류 - 출력 | 500mA |
| 주파수 - 전환 | 2MHz |
| 동시 수정기 | 네 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 6-UFDFN |
| 공급자의 장치 패키지 | 6-SON (1.45x1) |
| 기본 제품 번호 | TPS62235 |
특징의TPS62235DRYR
• 2MHz / 3MHz 스위칭 주파수
• 최대 94% 의 효율성
• 500mA까지 출력 피크 전류
• 40°C ~ 125°C의 작동 환대 온도
높은 PSRR (90 dB까지)
• 작은 외부 출력 필터 구성 요소 1 μH 및 4.7 μF
• VIN 범위 2.05V에서 6V
• 낮은 출력 리플 전압을 위한 최적화된 전력 절약 모드
• 강제 PWM 모드 작동
• 타입 22μA 평온 전류
• 최저 중퇴율을 위한 100% 근무 주기가
• 작은 1mm × 1.5mm × 0.6mm USON 패키지
• 12mm2 최소 용액 크기
• 0.6mm 최대 해소 높이 지원
비명의TPS62235DRYR
• LDO 교체
• 휴대용 오디오, 휴대용 미디어
• 저전력 무선
• 저전력 DSP 코어 공급
• 디지털 카메라
환경 및 수출 분류의TPS62235DRYR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
