상세 정보 |
|||
| 회로 수: | 1 | 회로 당 채널: | 4 |
|---|---|---|---|
| 전압 - VCCA: | 1.2 Ｖ ~ 3.6 Ｖ | 전압 - VCCB: | 1.65 Ｖ ~ 5.5 Ｖ |
| 출력 유형: | 3상태, 반전되지 않음 | 자료 비율: | 100Mbps |
| 작동 온도: | -40°C ~ 125°C(TA) | 채널형: | 양방향성입니다 |
제품 설명

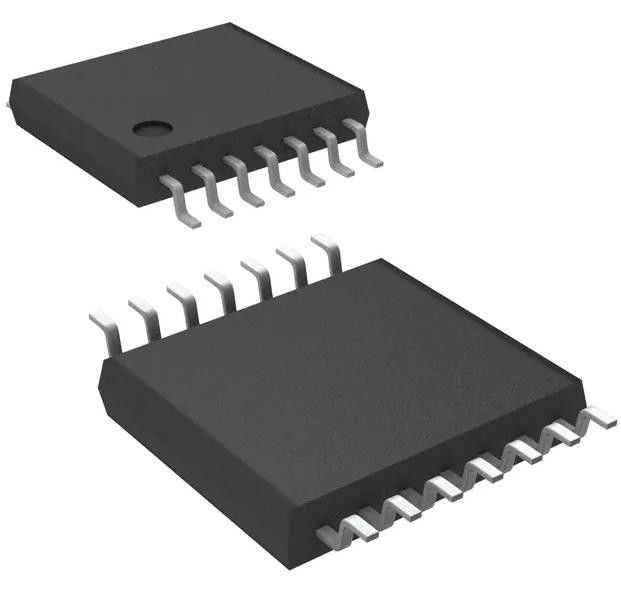

TXB0104QPWRQ1 전압 레벨 변환기 양방향 1 회로 4 채널 100Mbps
스펙 TXB0104QPWRQ1
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 번역가 들, 레벨 변경자 들 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 액티브 |
| 번역기 유형 | 전압 수준 |
| 채널 유형 | 양방향 |
| 회로 수 | 1 |
| 회로당 채널 | 4 |
| 전압 - VCCA | 1.2V ~ 3.6V |
| 전압 - VCCB | 1.65V ~ 5.5V |
| 입력 신호 | - |
| 출력 신호 | - |
| 출력 유형 | 3개 주, 반전되지 않음 |
| 데이터 비율 | 100Mbps |
| 작동 온도 | -40°C ~ 125°C (TA) |
| 특징 | 자동 방향 감지 |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 14-TSSOP (0.173", 4.40mm 너비) |
| 공급자의 장치 패키지 | 14-TSSOP |
| 기본 제품 번호 | TXB0104 |
특징의TXB0104QPWRQ1
• 자동차용 용품
• AEC-Q100 자격증 다음 결과와 함께
장치 온도 등급 1: 40°C ~ + 125°C 주변 작동 온도 범위
A 포트에서 1.2V ~ 3.6V, B 포트에서 1.65V ~ 5.5V (VCCA ≤ VCCB)
• VCC 격리 기능 VCC 입력이 GND에 있는 경우, 모든 출력은 고 임피던스 상태입니다
• VCCA에 참조 된 OE 입력 회로
• 이오프는 부분 전원 다운 모드 동작을 지원합니다.
• 랩업 성능은 JESD 78, 클래스 II에 따라 100mA를 초과합니다.
• ESD 보호는 JESD 22을 초과합니다.
항구
±2500-V 인체 모델 (A114-B)
• ±1000V 충전 장치 모델 (C101)
B 항구
±15000-V 인체 모델 (A114-B)
• ±1000V 충전 장치 모델 (C101)
비명의TXB0104QPWRQ1
• 자동차 정보 엔터테인먼트
• 고급 운전자 보조 시스템 (ADAS)
• 텔레매틱스
환경 및 수출 분류의TXB0104QPWRQ1
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
