상세 정보 |
|||
| 규제기관의 수: | 1 | 전압 - 입력 (최대): | 16V |
|---|---|---|---|
| 전압 - 출력 (분 / 고정): | 12 Ｖ | 전압 절감 (최대): | 500mA에 있는 0.7V |
| 전류 - 출력: | 500mA | 전류 - 조용 (Iq): | 1.5mA |
| 전류 - 공급 (최대): | 12 마 | PSRR: | 69dB ~ 54dB (120Hz ~ 10kHz) |
제품 설명

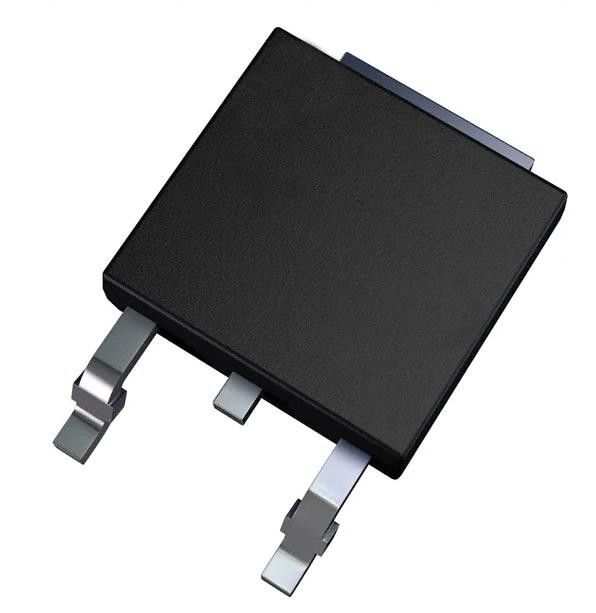

LF120ABDT-TR 선형 전압 조절기 IC 긍정 고정 1 출력 500mA DPAK
스펙 LF120ABDT-TR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | STM이크로전자 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 고정 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 16V |
| 전압 - 출력 (분 / 고정) | 12V |
| 전압 - 출력 (최대) | - |
| 전압 절감 (최대) | 0.7V @ 500mA |
| 전류 - 출력 | 500mA |
| 전류 - 조용 (Iq) | 1.5mA |
| 전류 - 공급 (최대) | 12mA |
| PSRR | 69dB ~ 54dB (120Hz ~ 10kHz) |
| 제어 기능 | - |
| 보호 기능 | 전류 과, 온도 과 |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | TO-252-3, DPak (2 리드 + 탭), SC-63 |
| 공급자의 장치 패키지 | DPAK |
| 기본 제품 번호 | LF120 |
특징의LF120ABDT-TR
* 매우 낮은 탈락 전압 (0.45 V)
* 매우 낮은 비동기 전류 (특히 오프 모드에서 50μA, ON 모드에서 500μA)
* 출력 전류 최대 500mA
* 논리 제어 전자 종료
* 1의 출력 전압51.82.53.34.7; 5; 6; 8; 8.59· 12V
* 자동차용 제품: 1.8V, 2.5V, 3.3V, 5.0V, 8.0V, 8.5V VOUT DPAK 및 PPAK 패키지
* 내부 전류 및 열 한계
* 안정성을 위해 2.2μF 만
* 25 °C에서 ± 1% (AB), ± 1.5% (AC) 또는 ± 2% (C) 선택으로 제공됩니다.
* 공급 전압 거부: 80db (typ.)
* 온도 범위: -40~125°C
비명의LF120ABDT-TR
LFXX는 TO-220, TO-220FP, DPAK 및 PPAK 패키지 및 광범위한 출력 전압에서 사용할 수있는 매우 낮은 저하 조절기입니다.
환경 및 수출 분류의LF120ABDT-TR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
