상세 정보 |
|||
| 신청서: | 네트워킹, 원거리 통신 | 멀티플렉서/디멀티플렉서 회로: | 2:1, 1:2 |
|---|---|---|---|
| 스위치 회로: | - | 채널 수: | 3 |
| 전압 - 공급, 한 개의 (V+): | 2.38V ~ 2.63V | 특징: | 이퀄라이제이션, RXAUI, SATA, XAUI |
| 작동 온도: | -40°C ~ 85°C (TA) | 패키지 / 케이스: | 54-WFQFN 노출형 패드 |
제품 설명

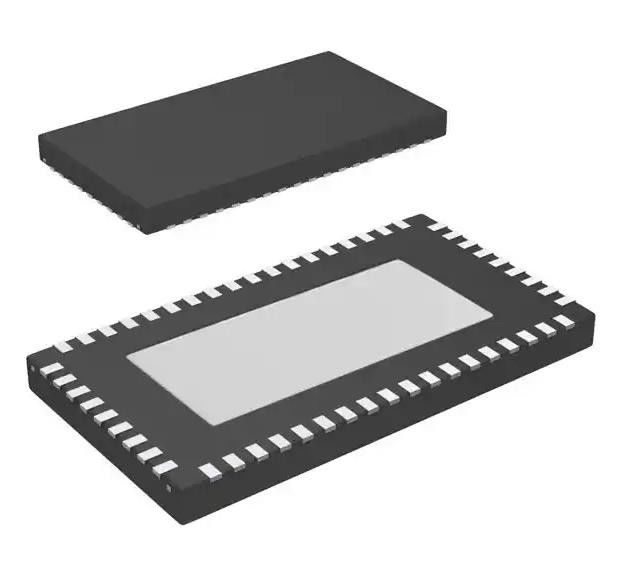

DS64MB201SQ 네트워크 통신 스위치 IC 3 채널 54-WQFN (10x5.5)
스펙 DS64MB201SQ
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 인터페이스 | |
| 아날로그 스위치 - 특별 목적 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 신청서 | 네트워크, 통신 |
| 멀티플렉서/데멀티플렉서 회로 | 2:1, 1:2 |
| 스위치 회로 | - |
| 채널 수 | 3 |
| 상태 내 저항 (최대) | - |
| 전압 - 공급, 단일 (V+) | 2.38V ~ 2.63V |
| 전압 - 공급, 듀얼 (V±) | - |
| -3dB 대역폭 | - |
| 특징 | 평형, RXAUI, SATA, XAUI |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 54-WFQFN 노출 패드 |
| 공급자의 장치 패키지 | 54-WQFN (10x5.5) |
| 기본 제품 번호 | DS64MB201 |
특징 DS64MB201SQ
* 최대 6.4Gbps 이중 차선 2: 1 Mux, 1: 2 스위치 팬 아웃
* +33 dBgain까지 조절 가능한 수신 평정
* -12 dB까지 조절 가능한 전송
* 조정 가능한 전송 VOD
* <0.25 Ul의 잔류 DJ는 40FR4 흔적을 가진 6.4 Gbps
* SATA/SAS: OOB 신호 통과
* 조절 가능한 전기 IDLE 감지 문턱
* 저전력
* 핀 선택 또는 SMBus 인터페이스를 통해 프로그래밍 가능한 신호 조건화
* 단일 2.5V 공급 작동
* >6kV HBM ESD 등급
* 3.3V 허용 SMBus 인터페이스
* 초고속 신호 흐름을 통해 핀 아웃 패키지:54 핀 WQFN (10 mm x 5.5 mm)
의 적용 DS64MB201SQ
• SAS 및 SATA (1.5, 3.0 및 6Gbps)
• XAUI (3.125 Gbps), RXAUI (6.25 Gbps)
• sRIO ∙ 서리얼 래피드 I/O
• 광섬유 채널 (4.25Gbps)
• 10GBASE-CX4, 인피니밴드 (SDR & DDR)
• FR-4 뒷면 흔적
환경 &수출 분류 DS64MB201SQ
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
