상세 정보 |
|||
| 전압 - 차단: | 3750Vrms | 전류 전달비 (민): | 5mA에 있는 130% |
|---|---|---|---|
| 전류 전달비 (맥스): | 5mA에 있는 260% | 상승 / 강하 시간 (Typ): | 5μs, 3μs |
| 입력 유형: | DC | 출력 유형: | 트랜지스터 |
| 전압 - 출력 (최대): | 80V | 경향 - 출력 / 채널: | 50mA |
제품 설명

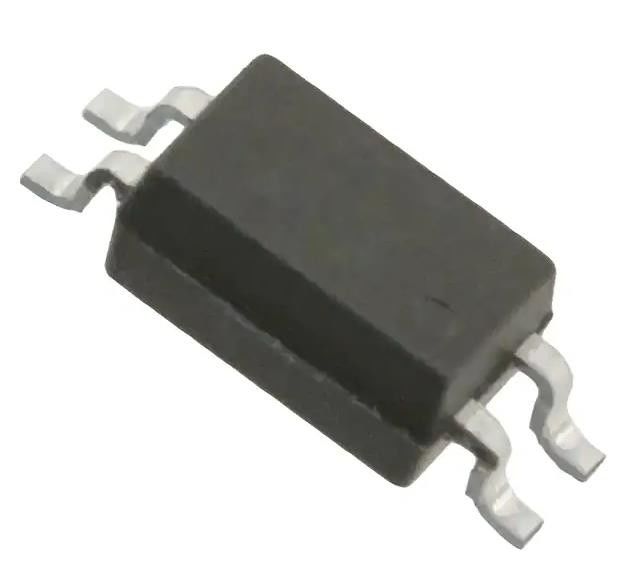

EL3H7 ((B) ((TA) -G 광 격리 트랜지스터 출력 3750Vrms 1 채널 4-SSOP
스펙 DS64MB201SQ
| 유형 | 설명 |
| 분류 | 격리장치 |
| 광 단열기 | |
| 트랜지스터, 광전력 출력 광 단열기 | |
| Mfr | 에버라이트 일렉트로닉스 코 Ltd |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 채널 수 | 1 |
| 전압 - 격리 | 3750Vrms |
| 전류 전송 비율 (분) | 130% @ 5mA |
| 전류 전송 비율 (최대) | 260% @ 5mA |
| 켜기 / 끄기 시간 (형) | - |
| 상승 / 하락 시간 (형) | 5μs, 3μs |
| 입력 타입 | DC |
| 출력 유형 | 트랜지스터 |
| 전압 - 출력 (최대) | 80V |
| 전류 - 출력 / 채널 | 50mA |
| 전압 - 앞으로 (Vf) (형) | 1.2V |
| 전류 - DC 전향 (if) (max) | 50mA |
| Vce 포화 (최대) | 200mV |
| 작동 온도 | -55°C ~ 110°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 4-SOIC (0.173", 4.40mm 너비) |
| 공급자의 장치 패키지 | 4-SSOP |
| 기본 제품 번호 | EL3H7 |
특징 DS64MB201SQ
• 할로겐이 없는 (Br < 900 ppm,Cl < 900 ppm, Br + Cl < 1500 ppm)
현재 전송 비율 (CTR: 50 ~ 600% IF = 5mA, VCE = 5V) (CTR: 40 ~ 320% IF = 10mA, VCE = 5V)
• 입력 및 출력 사이의 높은 격리 전압 (Viso=3750 V rms)
• 2.0mm 프로필의 컴팩트 4 핀 SSOP
• EU REACH 준수
• Pb가 없고 RoHS가 준수됩니다.
• UL 및 cUL 승인 (E214129 번호)
• VDE 승인 (번호 132249)
• SEMKO 승인
• NEMKO 승인
• DEMKO 승인
• FIMKO 승인
의 적용 DS64MB201SQ
• DC-DC 변환기
• 프로그래밍 가능한 컨트롤러
• 통신 장비
• 서로 다른 잠재력 및 팽창량 의 회로 간 신호 전송
환경 &수출 분류 DS64MB201SQ
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
