상세 정보 |
|||
| 규제기관의 수: | 1 | 전압 - 입력 (최대): | 10V |
|---|---|---|---|
| 전압 - 출력 (분 / 고정): | 3.3V | 전압 절감 (최대): | 1A에 있는 1V |
| 전류 - 출력: | 1A | 전류 - 조용 (Iq): | 55 uA |
| 전류 - 공급 (최대): | 100µA | PSRR: | 55dB (120Hz) |
제품 설명

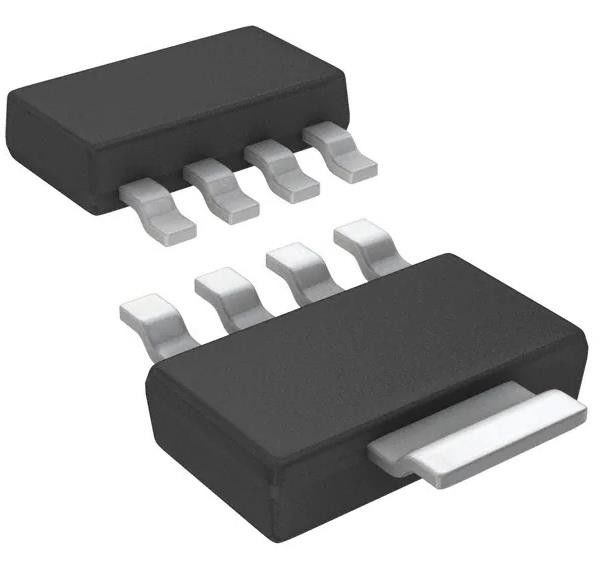

LP38692MP-3.3/NOPB 선형 전압 조절기 IC 긍정 고정 1 출력 1A
스펙 LP38692MP-3.3/NOPB
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 고정 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 10V |
| 전압 - 출력 (분 / 고정) | 3.3V |
| 전압 - 출력 (최대) | - |
| 전압 절감 (최대) | 1V @ 1A |
| 전류 - 출력 | 1A |
| 전류 - 조용 (Iq) | 55μA |
| 전류 - 공급 (최대) | 100μA |
| PSRR | 55dB (120Hz) |
| 제어 기능 | - |
| 보호 기능 | 과열 |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | TO-261-5, TO-261AB |
| 공급자의 장치 패키지 | SOT-223-5 |
| 기본 제품 번호 | LP38692 |
스펙 LP38692MP-3.3/NOPB
• 넓은 입력 전압 범위 (2.7V ~ 10V)
• 2.5% 출력 정확도 (25°C)
• 저출력 전압: 1A에서 450mV (보통 5 VOUT)
• 정밀 (트림드) 밴드gap 참조
• 40°C ~ 125°C 에 대한 보장된 사양
• 1-μA 비상식 비상 전류
• 열 과부하 보호
• 폴드백 전류 제한
• 3 리드 TO-252, 5 리드 SOT-223 및 6 펌프 WSON 패키지
• 핀을 활성화 (LP38692)
• 지상 핀 전류: 55 μA (보통) 전체 부하에서
• 정밀 출력 전압: 2.5% (25°C) 정확성
의 적용 LP38692MP-3.3/NOPB
• 하드 디스크 드라이브
• 노트북 컴퓨터
• 배터리 를 이용 하는 장치
• 휴대용 기기
환경 &수출 분류 LP38692MP-3.3/NOPB
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
