상세 정보 |
|||
| 패키지: | 테이프 & 롤 (TR) | 출력 유형: | 트랜지스터 드라이버 |
|---|---|---|---|
| 기능: | 내려오다 | 출력의 수: | 3 |
| 출력 단계: | 2 | 전압 - 공급 (Vcc/Vdd): | 4.5V ~ 28V |
| 주파수 - 스위칭: | 200kHz ~ 1.2MHz | 작동 온도: | -40°C ~ 85°C (TA) |
제품 설명

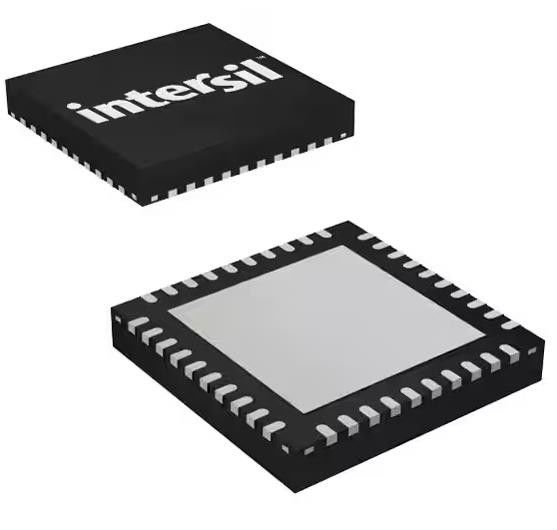

ISL9444IRZ-T Buck Regulator 양성 출력 단계 아래 DC-DC 컨트롤러 IC 40-QFN
스펙 ISL9444IRZ-T
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| DC DC 스위치 컨트롤러 | |
| Mfr | 레네사스 일렉트로닉스 아메리카 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 출력 유형 | 트랜지스터 드라이버 |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 수 | 3 |
| 출력 단계 | 2 |
| 전압 - 공급 (Vcc/Vdd) | 4.5V ~ 28V |
| 주파수 - 전환 | 200kHz ~ 1.2MHz |
| 작업 주기 (최대) | - |
| 동시 수정기 | 네 |
| 클럭 동기화 | 네 |
| 일련 인터페이스 | - |
| 제어 기능 | 가동, 주파수 제어, 단계 제어, 전력 고장, 전력 잘, 부드러운 시작, 추적 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 40-VFQFN 노출 패드 |
| 공급자의 장치 패키지 | 40-QFN (5x5) |
| 기본 제품 번호 | ISL9444 |
특징 ISL9444IRZ-T
• 3개의 통합된 동기 Buck PWM 컨트롤러
- 내부 부트스트랩 다이오드
- 독립적인 프로그램 가능한 출력 전압
- 독립적 인 전력 좋은 표시기, 부드러운 시작 및 추적
• 전력 고장 모니터
• 가벼운 부하의 효율성 향상
- 낮은 리플 다이오드 에뮬레이션 모드
• 미리 편향된 출력을 지원합니다.
• 프로그래밍 가능한 주파수: 200kHz ~ 1200kHz
• 적응력 있는 총격 보호
• 오프 파스 스위칭 (0°/180°/0°)
• 외부 전류 감지 저항 장치 가 없습니다
- 하부 MOSFET의 rDS (ON) 를 사용합니다.
• 완전 한 보호
- 과전류, 과전압, 과온
• 넓은 입력 전압 범위: 4.5V ~ 28V
• Pb-Free (RoHS 컴플라이언스)
의 적용 ISL9444IRZ-T
• VoX 게이트웨이 장치
• NAS/SAN 장치
• ATX 전원 공급 장치
환경 &수출 분류 ISL9444IRZ-T
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
