상세 정보 |
|||
| 출력 유형: | 조정 가능 | 출력의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (민): | 3V | 전압 - 입력 (최대): | 20V |
| 전압 - 출력 (분 / 고정): | 0.8V | 전압 - 출력 (최대): | 18V |
| 전류 - 출력: | 1A | 주파수 - 스위칭: | 1.6MHz |
| 하이 라이트: | LM2734XQMKX/NOPB,LM2734XQMKX/NOPB Buck Switching Regulator IC |
||
제품 설명

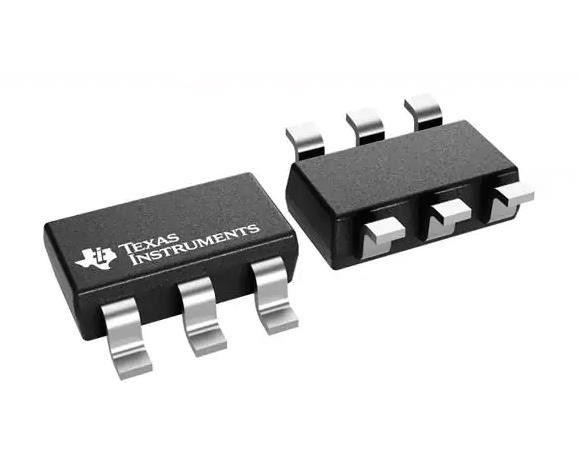

LM2734XQMKX/NOPB 벅 스위치 조절기 IC 긍정 조절 0.8V 1 출력 1A
스펙 LM2734XQMKX/NOPB
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - DC DC 스위치 조절기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 유형 | 조정 가능 |
| 출력 수 | 1 |
| 전압 - 입력 (분) | 3V |
| 전압 - 입력 (최대) | 20V |
| 전압 - 출력 (분 / 고정) | 0.8V |
| 전압 - 출력 (최대) | 18V |
| 전류 - 출력 | 1A |
| 주파수 - 전환 | 1.6MHz |
| 동시 수정기 | 아니 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | SOT-23-6 얇은, TSOT-23-6 |
| 공급자의 장치 패키지 | SOT-23-THIN |
| 기본 제품 번호 | LM2734 |
특징LM2734XQMKX/NOPB
• 자동차용 AEC-Q100 자격:
장치 온도급 1: -40°C ~ +125°C, TA
• 얇은 SOT-6 패키지
• 3V ~ 20V 입력 전압 범위
• 0.8V ~ 18V 출력 전압 범위
• 1-A 출력 전류
• 550kHz (LM2734Y) 및 1.6MHz (LM2734X) 스위칭 주파수
• 300mΩ NMOS 스위치
• 30-nA 종료 전류
• 0.8V, 2% 내부 전압 참조
• 내부 부드러운 시작
• 전류 모드, PWM 동작
• 열 차단
• WEBENCH® 파워 디자이너와 함께 LM2734-Q1을 사용하여 사용자 정의 디자인을 생성합니다.
도입LM2734XQMKX/NOPB
• 자동차
• 로컬 로딩 포인트 규제
• 고급 운전자 보조 시스템 (ADAS)
환경 및 수출 분류의 LM2734XQMKX/NOPB
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
