상세 정보 |
|||
| 출력 유형: | 조정 가능 | 출력의 수: | 2 |
|---|---|---|---|
| 전압 - 입력 (민): | 4.5V | 전압 - 입력 (최대): | 18V |
| 전압 - 출력 (분 / 고정): | 0.8V | 전압 - 출력 (최대): | 15V |
| 전류 - 출력: | 2A, 3A | 주파수 - 스위칭: | 300kHz ~ 1.4MHz |
| 동기 정류기: | 네 | 작동 온도: | -40°C ~ 85°C (TA) |
| 하이 라이트: | TPS65270RGER,TPS65270RGER 벅 스위치 조절기 IC,레귤레이터 IC을 바꾸는 긍정적 조정할 수 있는 달러 |
||
제품 설명
TPS65270RGER 벅 스위칭 조절기 IC 긍정 조절 0.8V 2 출력 2A, 3A
스펙 TPS65270RGER
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - DC DC 스위치 조절기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 유형 | 조정 가능 |
| 출력 수 | 2 |
| 전압 - 입력 (분) | 4.5V |
| 전압 - 입력 (최대) | 18V |
| 전압 - 출력 (분 / 고정) | 0.8V |
| 전압 - 출력 (최대) | 15V |
| 전류 - 출력 | 2A, 3A |
| 주파수 - 전환 | 300kHz ~ 1.4MHz |
| 동시 수정기 | 네 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |

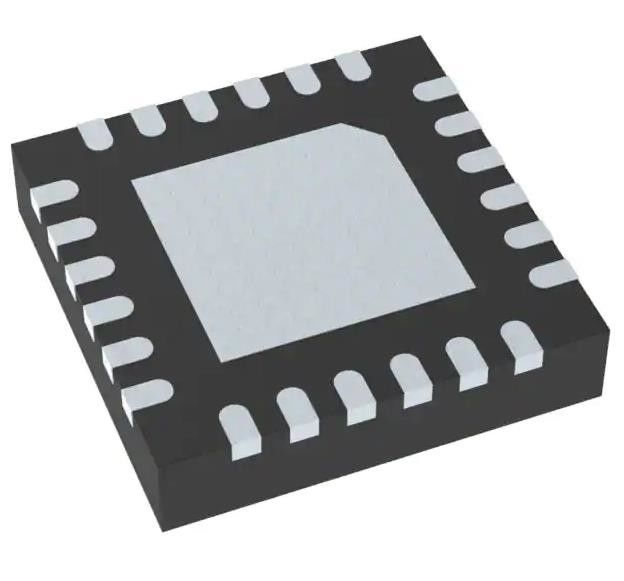

| 패키지 / 케이스 | 24-VFQFN 노출 패드 |
| 공급자의 장치 패키지 | 24-VQFN (4x4) |
| 기본 제품 번호 | TPS65270 |
특징TPS65270RGER
• 넓은 입력 공급 전압 범위: 4.5V ~ 18V
• 0.8V, ± 1% 정확도 기준
• 최대 2-A (Buck 1) 및 3-A (Buck 2) 최대 연속 출력 부하 전류
• 낮은 전력 펄스 건너뛰기 모드
• 조정 가능한 스위치 주파수 300kHz에서 1.4MHz 외부 저항으로 설정
• 미리 정해진 출력 전압으로 시작
• 각 돈 에 대한 헌신적 인 지원 및 부드러운 시작
• 간단한 보상 회로로 최고 전류 모드 제어
• 주기별로 과류 보호
• 입력 용량 및 전원 공급 장치로 인한 소음을 줄이기 위해 180° 아웃 파스 동작
• 24 리드 열 증강 HTSSOP (PWP) 및 VQFN 4mm × 4mm (RGE) 패키지로 제공됩니다.
도입TPS65270RGER
• DTV
• DSL 모덤
• 케이블 모덤
• 세트 톱 박스
• 자동차 DVD 플레이어
• 홈 게이트웨이 및 액세스 포인트 네트워크
• 무선 라우터
환경 및 수출 분류의 TPS65270RGER
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
