상세 정보 |
|||
| 스위치 회로: | SPDT | 멀티플렉서/디멀티플렉서 회로: | 2:01 |
|---|---|---|---|
| 회로 수: | 1 | 온-상태 저항 (맥스): | 1.1Ohm |
| 채널 대 채널 정합 (ΔRon): | 100mOhm | 전압 - 공급, 한 개의 (V+): | 1.65V ~ 5.5V |
| 스위치 시간 (톤, 신사) (맥스): | 35 나노 초, 20 나노 초 | -3db 대역폭: | 100MHz |
| 하이 라이트: | TS5A3159DCKR,TS5A3159DCKR 스위치 조절 장치 IC,1 회로 전환 조절기 IC |
||
제품 설명

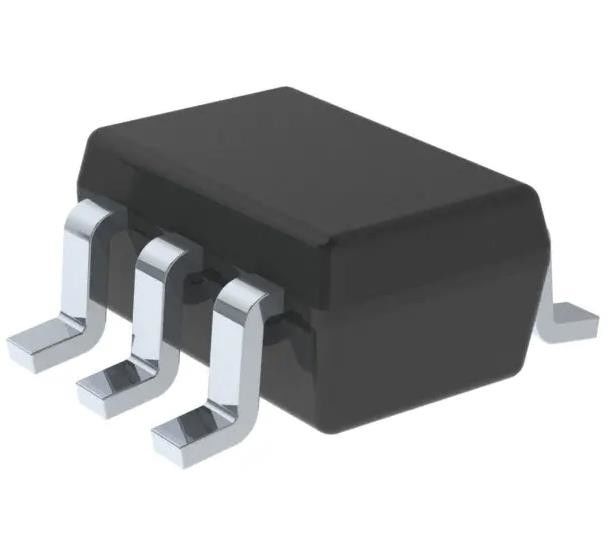

TS5A3159DCKR 1 회로 IC 스위칭 조절기 2:1 1.1Ohm SC-70-6
스펙 TS5A3159DCKR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 인터페이스 | |
| 아날로그 스위치, 멀티플렉서, 디멀티플렉서 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 스위치 회로 | SPDT |
| 멀티플렉서/데멀티플렉서 회로 | 2:01 |
| 회로 수 | 1 |
| 상태 내 저항 (최대) | 1. 1 오름 |
| 채널 간 일치 (ΔRon) | 100mOhm |
| 전압 - 공급, 단일 (V+) | 1.65V ~ 5.5V |
| 전압 - 공급, 듀얼 (V±) | - |
| 스위치 시간 (톤, 토프) (최대) | 35n, 20n |
| -3dB 대역폭 | 100MHz |
| 충전 주입 | 36pC |
| 채널 용량 (CS (폐기), CD (폐기) | 23pF |
| 전류 - 누출 (IS(오프)) (최대) | 2nA |
| 크로스 스톡 | -65dB @ 1MHz |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 6-TSSOP, SC-88, SOT-363 |
| 공급자의 장치 패키지 | SC-70-6 |
| 기본 제품 번호 | TS5A3159 |
특징TS5A3159DCKR
* 정해진 중단-제공 전 전환 (Low ON-State Resistance) (1 Q)
* 제어 입력값은 5V 밸런스
* 저전하 주입
* 탁월한 ON 저항 일치
* 낮은 총 하모닉 왜곡
* 1.65V ~ 5.5V 단일 공급 작동
* 랩업 성능 100mAPper JESD 78를 초과, II 클래스
* JESD별로 테스트된 ESD 성능
- 222000-V 인체 모델 (A114-B, II급)
- 1000V 충전 장치 모델 (C101)
도입TS5A3159DCKR
• 휴대 전화
• 소비자 및 컴퓨터
• 휴대용 기기
환경 및 수출 분류의 TS5A3159DCKR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
