상세 정보 |
|||
| 멀티플렉서/디멀티플렉서 회로: | 2:01 | 회로 수: | 4 |
|---|---|---|---|
| 온-상태 저항 (맥스): | 450mOhm | 채널 대 채널 정합 (ΔRon): | 50mOhm |
| 전압 - 공급, 한 개의 (V+): | 1.65V ~ 4.3V | 스위치 시간 (톤, 신사) (맥스): | 23 나노 초, 32 나노 초 |
| -3db 대역폭: | 35MHz | 전하 주입: | 139pC |
| 채널 전기 용량 (CS (떨어져서), (떨어져서) CD): | 50pF | 경향 - 누출 ((떨어져서) 있습니다) (맥스): | 20nA |
| 하이 라이트: | TS3A44159PWR,TS3A44159PWR 스위치 조절 장치 IC,4 회로 전환 조절기 IC |
||
제품 설명

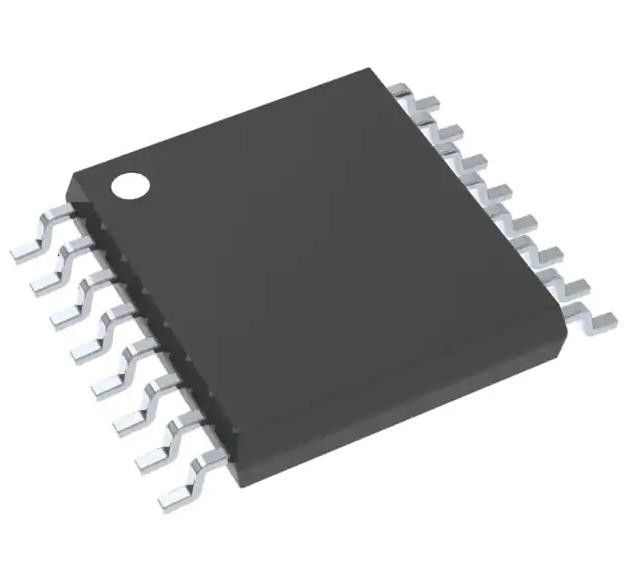

TS3A44159PWR 4 회로 스위치 조절기 IC 2:1 450mOhm 16-TSSOP
스펙 TS3A44159PWR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 인터페이스 | |
| 아날로그 스위치, 멀티플렉서, 디멀티플렉서 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 스위치 회로 | SPDT |
| 멀티플렉서/데멀티플렉서 회로 | 2:01 |
| 회로 수 | 4 |
| 상태 내 저항 (최대) | 450mOhm |
| 채널 간 일치 (ΔRon) | 50mOhm |
| 전압 - 공급, 단일 (V+) | 1.65V ~ 4.3V |
| 전압 - 공급, 듀얼 (V±) | - |
| 스위치 시간 (톤, 토프) (최대) | 23n, 32n |
| -3dB 대역폭 | 35MHz |
| 충전 주입 | 139pC |
| 채널 용량 (CS (폐기), CD (폐기) | 50pF |
| 전류 - 누출 (IS(오프)) (최대) | 20nA |
| 크로스 스톡 | -73dB @ 100kHz |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 16-TSSOP (0.173", 4.40mm 너비) |
| 공급자의 장치 패키지 | 16-TSSOP |
| 기본 제품 번호 | TS3A44159 |
특징TS3A44159PWR
* 지정된 Break-Before-Make 스위칭
* 낮은 ON 상태 저항 (<0.5 Q)
* 제어 입구는 1.8V 논리 호환
* 저전하 주입
* 탁월한 ON 상태 저항 매칭 (ON-State Resistance Matching)
* 1.65V ~ 4.3V 단일 공급 작동
* 랩업 성능 100mAPper JESD 78를 초과, II 클래스
* JESD 22+에 따라 ESD 성능 테스트
- 2000-V 인체 모델 (A114-B, II급)
- +1000V 충전 장치 모델 (C101)
도입TS3A44159PWR
* 휴대전화
* PDA
* 휴대용 기기
* 오디오 및 비디오 신호 라우팅
* 저전압 데이터 획득 시스템
* 통신 회로
* 모덤
* 하드 드라이브
* 컴퓨터 주변 장치
* 무선 핀 및 주변 장치
환경 및 수출 분류의 TS3A44159PWR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
