상세 정보 |
|||
| 토폴로지: | 달러 | 출력 유형: | 조정 가능 |
|---|---|---|---|
| 출력의 수: | 1 | 전압 - 입력 (민): | 4.5V |
| 전압 - 입력 (최대): | 18V | 전압 - 출력 (분 / 고정): | 0.76V |
| 전압 - 출력 (최대): | 7V | 전류 - 출력: | 3A |
제품 설명

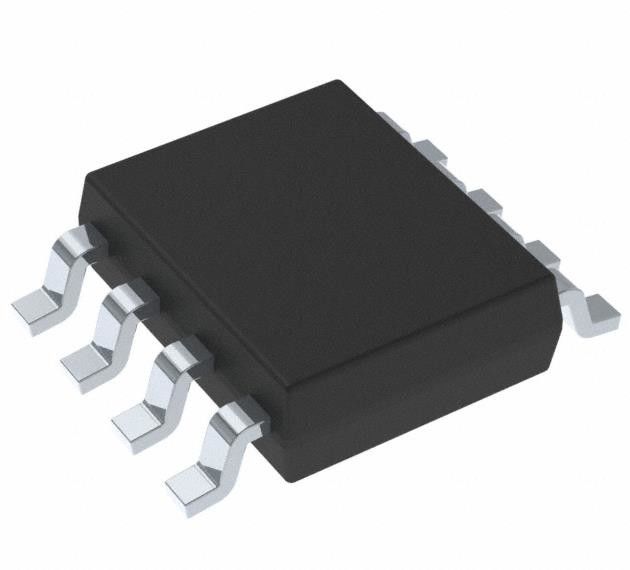

TPS54328DDAR Buck Switching Regulator IC 양성 조절 가능 0.76V 1 출력 3A
스펙TPS54328DDAR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - DC DC 스위치 조절기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | D-CAP2TM, 에코 모드TM |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 유형 | 조정 가능 |
| 출력 수 | 1 |
| 전압 - 입력 (분) | 4.5V |
| 전압 - 입력 (최대) | 18V |
| 전압 - 출력 (분 / 고정) | 0.76V |
| 전압 - 출력 (최대) | 7V |
| 전류 - 출력 | 3A |
| 주파수 - 전환 | 700kHz |
| 동시 수정기 | 네 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-PowerSOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 8-SO 파워패드 |
| 기본 제품 번호 | TPS54328 |
특징 TPS54328DDAR
• D-CAP2TM 모드 가 빠른 일시적 반응 을 가능하게 한다
• 낮은 출력 리플 및 용기 세라믹 출력 콘덴시터
• 넓은 입력 전압 범위: 4.5V ~ 18V
출력 전압 범위: 0.76V ~ 7V
• 낮은 듀티 사이클 애플리케이션에 최적화된 고효율의 통합 FET
100mΩ (높은 측면) 및 70mΩ (하얀 측면)
• 높은 효율성, 종료 시 10μA 미만
• 높은 초기 대역 간격 참조 정확성
• 조절 할 수 있는 부드러운 시작
• 앞선 편향적 인 부드러운 시작
• 700kHz 스위칭 주파수 (fSW)
• 주기별로 과류 한계
• 가벼운 부하에서 높은 효율을 위해 자동 우회 에코 모드TM
의 적용 TPS54328DDAR
• 저전압 시스템 에 대한 광범위한 응용
디지털 TV 전원 공급 장치
고화질 블루레이 디스크 플레이어TM
홈 터미널 네트워크
디지털 셋톱 박스 (STB)
환경 및 수출 분류TPS54328DDAR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
