상세 정보 |
|||
| 출력 유형: | 조정할 수 있습니다 (프로그램 가능한) | 규제기관의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (최대): | 17V | 전압 - 출력 (분 / 고정): | 0.6V |
| 전압 - 출력 (최대): | 1.87V | 전류 - 출력: | 7A |
| 주파수 - 스위칭: | 500kHz | 동기 정류기: | 네 |
| 하이 라이트: | TPS56720PWPR,TPS56720PWPR Buck Switching Regulator IC |
||
제품 설명

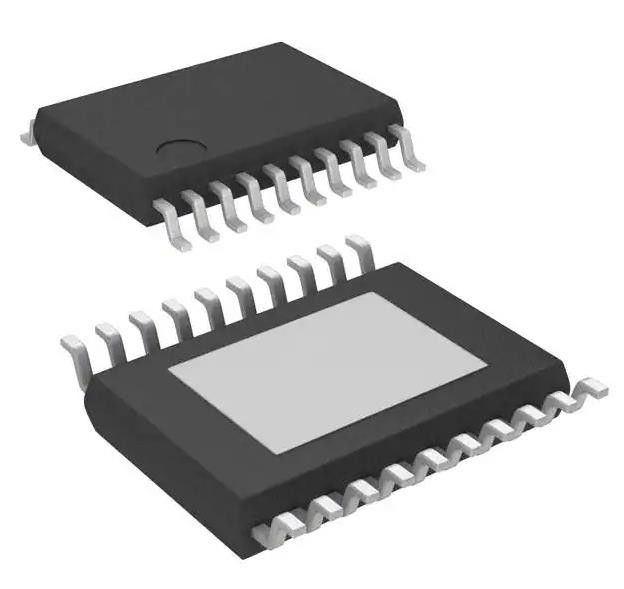

TPS56720PWPR 벅 스위칭 조절기 IC 긍정 조절 0.6V 1 출력 7A
스펙TPS56720PWPR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - DC DC 스위치 조절기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | SWIFTTM, D-CAP2TM, 에코 모드TM |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 유형 | 조절 (프로그램) |
| 출력 수 | 1 |
| 전압 - 입력 (분) | 4.5V |
| 전압 - 입력 (최대) | 17V |
| 전압 - 출력 (분 / 고정) | 0.6V |
| 전압 - 출력 (최대) | 1.87V |
| 전류 - 출력 | 7A |
| 주파수 - 전환 | 500kHz |
| 동시 수정기 | 네 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 20-PowerTSSOP (0.173", 4.40mm 너비) |
| 공급자의 장치 패키지 | 20-HTSSOP |
| 기본 제품 번호 | TPS56720 |
특징 TPS56720PWPR
• D-CAP2TM 제어
입력 전압 범위: 4.5V ~ 17V
스위치 주파수: 500kHz
1.0μH ~ 2.2μH 인듀서에 최적화
• ± 1% 출력 전압 정확도
• I2C 호환 인터페이스를 통한 기능
출력 전압 (VID): 10mV에서 0.6V에서 1.87V
자동 우회 환경 모드 ON/OFF (Light-load)
현재 제한 목표 40%에서 160%
IC를 켜고, 다시 읽습니다.
Hiccup 모드 보호 ON/OFF
• IC 터미널 특징
외장 저항을 사용하여 시작 VFB 핀과 출력 전압: 0.6V에서 1.87V
조절 가능한 부드러운 시작, 단조로운 사전 편향 시작
힘 좋은
I2C 주소 프로그래밍 (2비트)
• 주기별로 초류 제한 제어
• 열 차단 (TSD)
• 저전압 차단 (UVLO)
• PowerPADTM와 함께 TSSOP 패키지 (PWP)
의 적용 TPS56720PWPR
• 소비자용 미디어 프로세서: 디지털 TV, 셋톱 박스 (STB, DVD/블루레이 플레이어, 케이블/위성 모덤)
• SoC 프로세서
• 고밀도 전력 분배 시스템
환경 및 수출 분류TPS56720PWPR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
