상세 정보 |
|||
| 출력 유형: | 조정 가능 | 출력의 수: | 2 |
|---|---|---|---|
| 전압 - 입력 (민): | 2.5V | 전압 - 입력 (최대): | 6V |
| 전압 - 출력 (분 / 고정): | 0.6V | 전압 - 출력 (최대): | 6V |
| 전류 - 출력: | 600mA, 1A | 주파수 - 스위칭: | 2.25MHz |
| 하이 라이트: | TPS62420DRCR,TPS62420DRCR 스위치 조절기 IC |
||
제품 설명

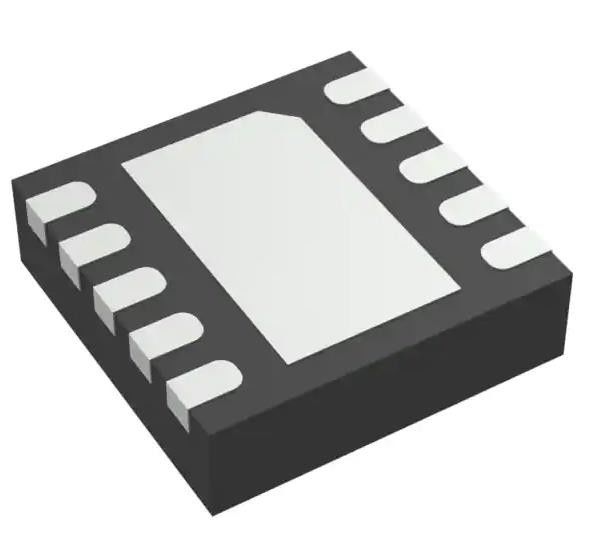

TPS62420DRCR 스위치 조절기 IC 긍정 조절 0.6V 2 출력 600mA 1A
스펙 TPS62420DRCR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - DC DC 스위치 조절기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 유형 | 조정 가능 |
| 출력 수 | 2 |
| 전압 - 입력 (분) | 2.5V |
| 전압 - 입력 (최대) | 6V |
| 전압 - 출력 (분 / 고정) | 0.6V |
| 전압 - 출력 (최대) | 6V |
| 전류 - 출력 | 600mA, 1A |
| 주파수 - 전환 | 2.25MHz |
| 동시 수정기 | 네 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 10-VFDFN 노출 패드 |
| 공급자의 장치 패키지 | 10-VSON (3x3) |
| 기본 제품 번호 | TPS62420 |
특징 TPS62420DRCR
* 95%까지 높은 효율성
* ViN 범위 2.5V에서 6V
* 2.25MHz 고정 주파수 작동
* 출력 전류 600mA 및 1000mA
* 0.6V에서 VN까지 조절 가능한 출력 전압
* 핀 선택 가능한 출력 전압은 단순 동적 전압 스케일링을 지원합니다
* 다이내믹 출력 전압 조절을 위한 선택적인 EasyScalerw 한 핀 일련 인터페이스
* 가벼운 부하 전류에서 전력 절약 모드
* 180° 비상태 작동
* PWM 모드에서 출력 전압 정확도:1%
* 두 컨버터에 대한 전형적인 32A 평온 전류
* 최저 중퇴율의 100% 작업 주기가
* 10 핀 VSON (3 mm x 3 mm) 에서 사용할 수 있습니다
의 적용 TPS62420DRCR
* 휴대전화, 스마트폰
* PDA, 주머니 PC
* OMAPTM 및 저전력 DSP 공급
* 휴대용 미디어 플레이어
* 디지털 라디오
* 디지털 카메라
환경 및 수출 분류TPS62420DRCR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
