상세 정보 |
|||
| 출력 유형: | 고정됩니다 | 출력의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (민): | 5.5V | 전압 - 입력 (최대): | 1.2V |
| 전압 절감 (최대): | 0.25V @ 200mA | 전류 - 출력: | 200mA |
| 전류 - 조용 (Iq): | 55 uA | 전류 - 공급 (최대): | 270 uA |
| 하이 라이트: | TLV70012DCKR,TLV70012DCKR 선형 전압 조절기 IC |
||
제품 설명

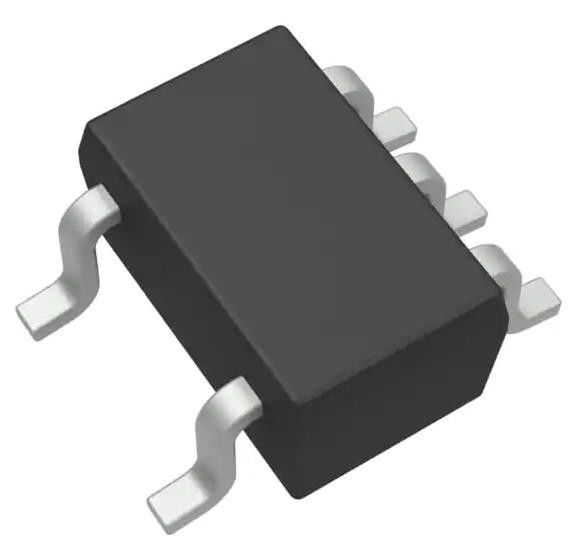

TLV70012DCKR 선형 전압 조절기 IC 긍정 고정 1 출력 200mA SC-70-5
스펙 TLV70012DCKR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 고정 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 5.5V |
| 전압 - 출력 (분 / 고정) | 1.2V |
| 전압 - 출력 (최대) | - |
| 전압 절감 (최대) | 0.25V @ 200mA |
| 전류 - 출력 | 200mA |
| 전류 - 조용 (Iq) | 55μA |
| 전류 - 공급 (최대) | 270μA |
| PSRR | 68dB (1kHz) |
| 제어 기능 | 활성화 |
| 보호 기능 | 전류 이상, 온도 이상, 반극성, 전압 이하 잠금 (UVLO) |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 5-TSSOP, SC-70-5, SOT-353 |
| 공급자의 장치 패키지 | SC-70-5 |
| 기본 제품 번호 | TLV70012 |
특징 TLV70012DCKR
* 매우 낮은 중퇴율:
- 43mV 로우트 = 50mA, VouT = 2.8V
- 85mV 로우트 = 100mA, VouT = 2.8V
- 175mV 로우트 = 200mA, VouT = 2.35 V
* 2% 정확도
* 낮은 로: 31 uA
* 1.2V에서 4.8V까지 고정 출력 전압으로 제공됩니다.
* 높은 PSRR: 1 kHz에서 68 dB
* 0.1 pF의 효과적 용량으로 안정적인
* 열 차단 및 과류 보호
* 1.5mm x 1.5mm SON-6, SOT23-5 및 SC-70 패키지로 제공됩니다.
의 적용 TLV70012DCKR
* 무선 핸드폰
* 스마트 폰, PDA
* 지그비 네트워크
* 블루투스 장치
* 리온 조작 휴대용 제품
* WLAN 및 다른 PC 추가 카드
환경 및 수출 분류TLV70012DCKR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
