상세 정보 |
|||
| 기능: | 내려오다 | 내려오다: | 긍정적으로 |
|---|---|---|---|
| 출력 유형: | 조정 가능 | 출력의 수: | 1 |
| 전압 - 입력 (민): | 3.5V | 전압 - 입력 (최대): | 36V |
| 전압 - 출력 (분 / 고정): | 1V | 전압 - 출력 (최대): | 28V |
제품 설명

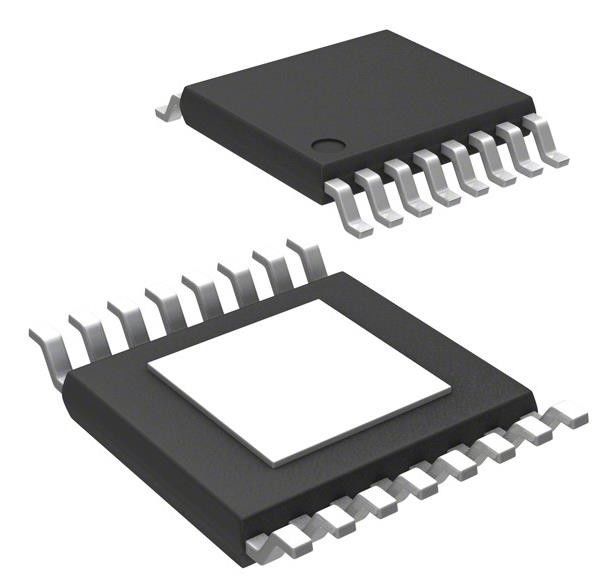

LM43603PWPR 벅 스위칭 조절기 IC 긍정 조절 1V 1 출력 3A 16-전력
스펙 LM43603PWPR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - DC DC 스위치 조절기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | SIMPLE SWITCHER® |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 유형 | 조정 가능 |
| 출력 수 | 1 |
| 전압 - 입력 (분) | 3.5V |
| 전압 - 입력 (최대) | 36V |
| 전압 - 출력 (분 / 고정) | 1V |
| 전압 - 출력 (최대) | 28V |
| 전류 - 출력 | 3A |
| 주파수 - 전환 | 200kHz ~ 2.2MHz |
| 동시 수정기 | 그래요 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 16-PowerTSSOP (0.173", 4.40mm 너비) |
| 공급자의 장치 패키지 | 16-HTSSOP |
| 기본 제품 번호 | LM43603 |
LM43603PWPR의 특징
• 27-μA 평형 평온 전류
• 가벼운 부하에서 높은 효율성 (DCM 및 PFM)
• EN55022/CISPR 22 EMI 표준을 충족합니다
• 통합 동시 교정
• 조절 가능한 주파수 범위: 200kHz ~ 2.2MHz (500kHz 기본)
• 외계 시계 와 주파수 동기화
• 내부 보상
• 세라믹, 폴리머, 탄탈, 알루미늄 응압기 들 의 거의 모든 조합 과 안정적
• 힘 - 좋은 깃발
• 미리 편향 된 부하 로 부드럽게 시작
• 내부 소프트 시작: 4.1 ms
• 외부 콘덴시터로 연장 가능한 소프트 시작 시간
• 출력 전압 추적 기능
• 프로그램 시스템 UVLO에 정밀성을 허용
• Hiccup 모드와 출력 단회로 보호
• 과온 열 차단 보호
• WEBENCH® 파워 디자이너로 LM43603를 사용하여 사용자 지정 디자인을 생성합니다.
LM43603PWPR의 설명
• 산업용 전원 공급
• 통신 시스템
• 서브-AM 밴드 자동차
• 일반 목적의 폭 넓은 VIN 규정
• 고효율의 부하점 규제
환경 및 수출 분류LM43603PWPR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
